Saldatura: sequenziamento
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: fate clic su >
Saldatura (Welding), selezionate una feature
Saldatura a punti (Spot Weld) e fate clic su
Vista sequenza (Sequencing View).
Saldatura (Welding), selezionate una feature Saldatura a punti (Spot Weld) e fate clic su Vista sequenza (Sequencing View).Video
Descrizione

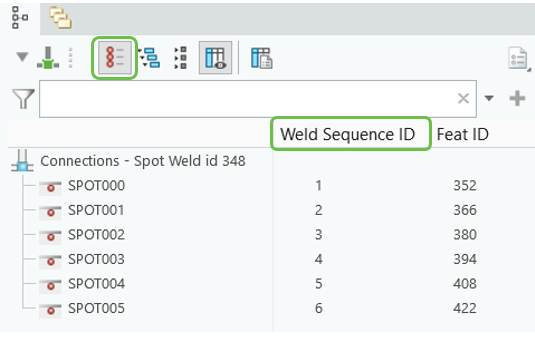

È ora possibile controllare l'ordine di creazione delle saldature a punti utilizzando la nuova opzione Vista sequenza (Sequencing View). Si tratta di una vista in
Albero saldature e giunti (Weld and Joint Tree) che mostra soltanto le connessioni della feature selezionata.
Albero saldature e giunti (Weld and Joint Tree) che mostra soltanto le connessioni della feature selezionata.
Potete modificare l'ID della sequenza di saldatura immettendo un numero o trascinando le saldature a punti in alto o in basso nell'elenco. È possibile selezionare e spostare più saldature a punti contemporaneamente.

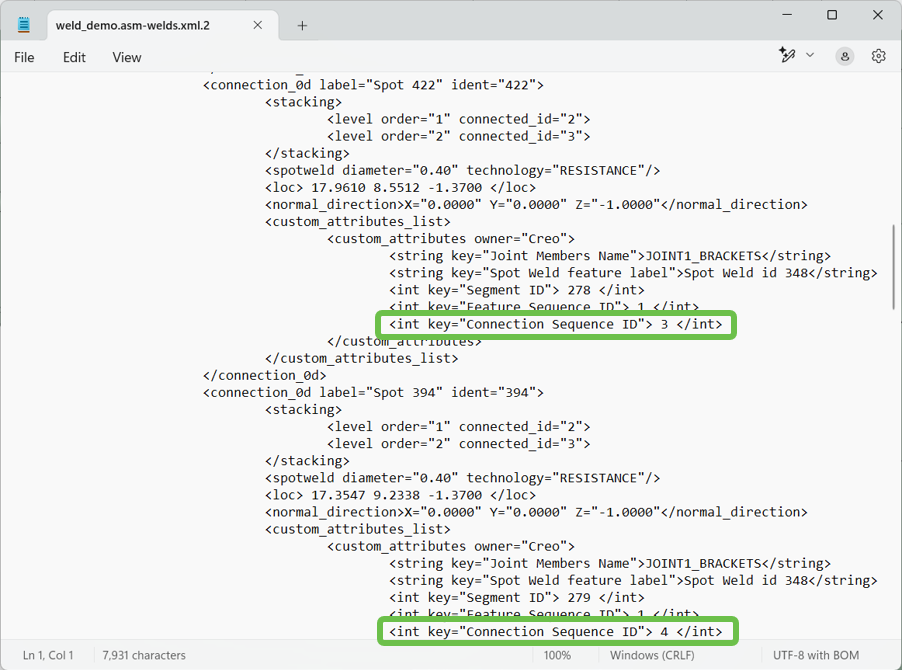

Quando esportate le informazioni sul modello in formato xMCF, vengono esportate le informazioni sulla sequenza di saldatura a punti.
Potete scegliere una delle seguenti opzioni per determinare quali parametri definiscono la sequenza di creazione delle connessioni nel file:
• ID rigenerazione e sequenza (Regeneration & sequence ID) - Le connessioni nel file vengono create in base all'ordine di rigenerazione della feature e alla sequenza all'interno della feature.
• ID feature e sequenza (Feature & sequence ID) - Le connessioni nel file vengono create in base all'ordine dell'ID di feature e sequenza e alla sequenza all'interno della feature.
Vantaggi
• Riduzione degli errori modificando la sequenza di saldatura all'interno di Creo
• Funzione Vista sequenza (Sequencing View) intuitiva
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
