Rondella e dado aggiuntivi per IFX
Creo Parametric 12.4.4.0
Posizione nell'interfaccia utente: fate clic su
• > > > >
• > > >
Video
Il video seguente offre ulteriori informazioni sulla rondella e sul dado aggiuntivi in Creo Intelligent Fastener:
Descrizione
A partire da Creo Parametric 12.4.4.0, Creo Intelligent Fastener introduce due nuove opzioni:
• Aggiunta di un secondo dado.
• Aggiunta di una terza rondella.
Queste opzioni supportano le applicazioni che richiedono un utilizzo combinato di tre rondelle e un dado HER (High Electrical Resistance), in particolare per le connessioni elettriche. L'impiego di due dadi è un metodo comune per evitare che uno solo si allenti.
Queste opzioni sono disattivate per default e devono essere attivate nelle opzioni di Creo Intelligent Fastener.

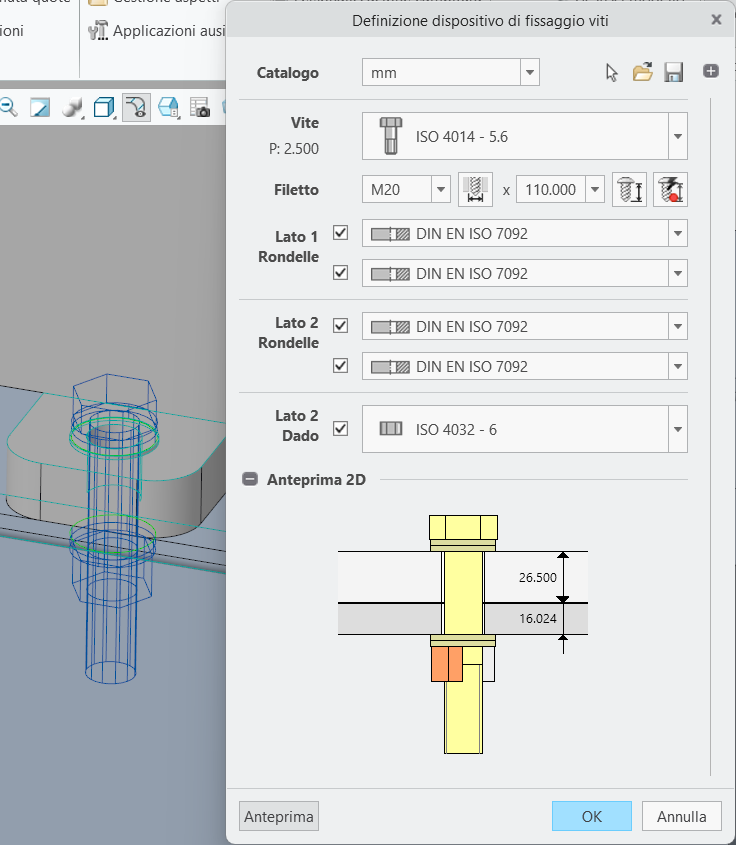

Finestra di dialogo Definizione dispositivo di fissaggio viti (Screw Fastener Definition)
Vantaggi
• È ora possibile aggiungere una terza rondella su ciascun lato nelle viti di Creo Intelligent Fastener. Utile per le connessioni elettriche.
• È ora possibile aggiungere un secondo dado nelle viti di Creo Intelligent Fastener. Utile per i metodi di blocco.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | ENABLE_2ND_NUT ENABLE_3RD_NUT_WASHER ENABLE_3RD_SCREW_WAS |
