Schweißen: Stapeln
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Schweißen (Welding) >
Punktnaht (Spot Weld).
Schweißen (Welding) > Punktnaht (Spot Weld).Videos
Beschreibung
Creo Schweißen wurde verbessert und berechnet jetzt das Stapeln für jede Punktnahtinstanz.

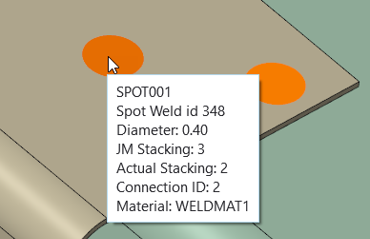

Sie können die Stapelberechnung anzeigen, wenn Sie den Mauszeiger im Arbeitsfenster über eine Punktnahtinstanz bewegen:

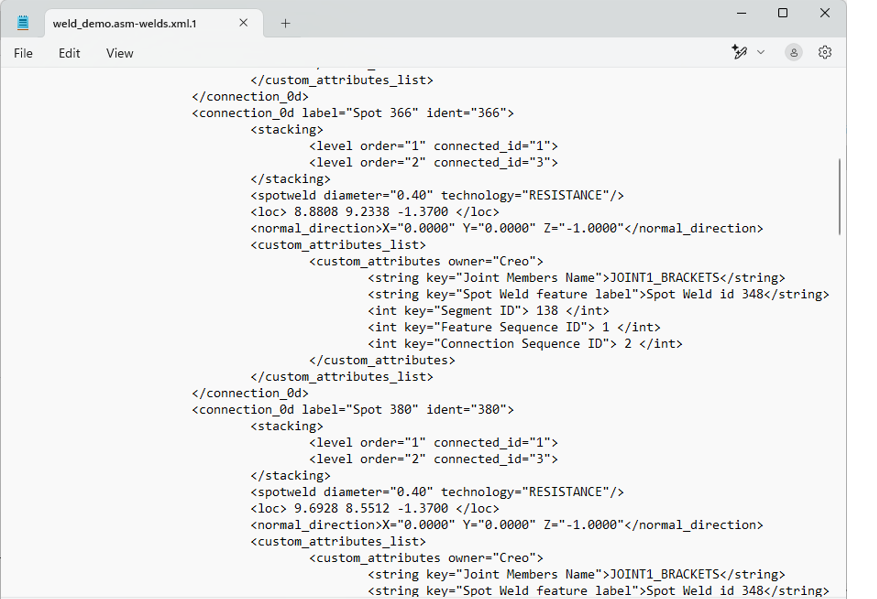

Stapelinformationen werden für das xMCF-Format bereitgestellt und können exportiert werden:
Die Stapelberechnung wird verwendet, um die Punktnähte zu validieren.
Die folgenden Stapelinformationen werden bereitgestellt:
• Beschriftung
• Eltern-KE
• Durchmesser
• Gelenkmitglieder-Stapeln
• Berechnetes Stapeln
• Folgen-ID
• Material
Die Stapelberechnung war in früheren Versionen nicht verfügbar.
Vorteile
• Volle Unterstützung für xMCF-Standards beim Exportieren von Punktnahtinformationen
• Stellt Validierungsinformationen für Punktnähte bereit
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
