Schweißen: Folgen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Schweißen (Welding), wählen Sie ein KE vom Typ
Punktnaht (Spot Weld) aus, und klicken Sie auf
Folgen-Ansicht (Sequencing View).
Schweißen (Welding), wählen Sie ein KE vom Typ Punktnaht (Spot Weld) aus, und klicken Sie auf Folgen-Ansicht (Sequencing View).Videos
Beschreibung

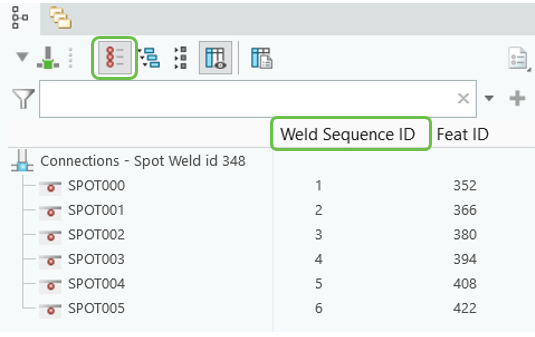

Mit der neuen Folgen-Ansicht können Sie jetzt die Reihenfolge steuern, in der Punktnähte hergestellt werden. Dies ist eine Ansicht im
Schweißnaht- und Gelenkbaum (Weld and Joint Tree), die nur die Verbindungen des ausgewählten KE anzeigt.
Schweißnaht- und Gelenkbaum (Weld and Joint Tree), die nur die Verbindungen des ausgewählten KE anzeigt.
Sie können die Schweißfolgen-ID ändern, indem Sie eine Zahl eingeben oder die Punktnähte in der Liste nach oben oder unten ziehen. Sie können mehrere Punktnähte gleichzeitig auswählen und verschieben.

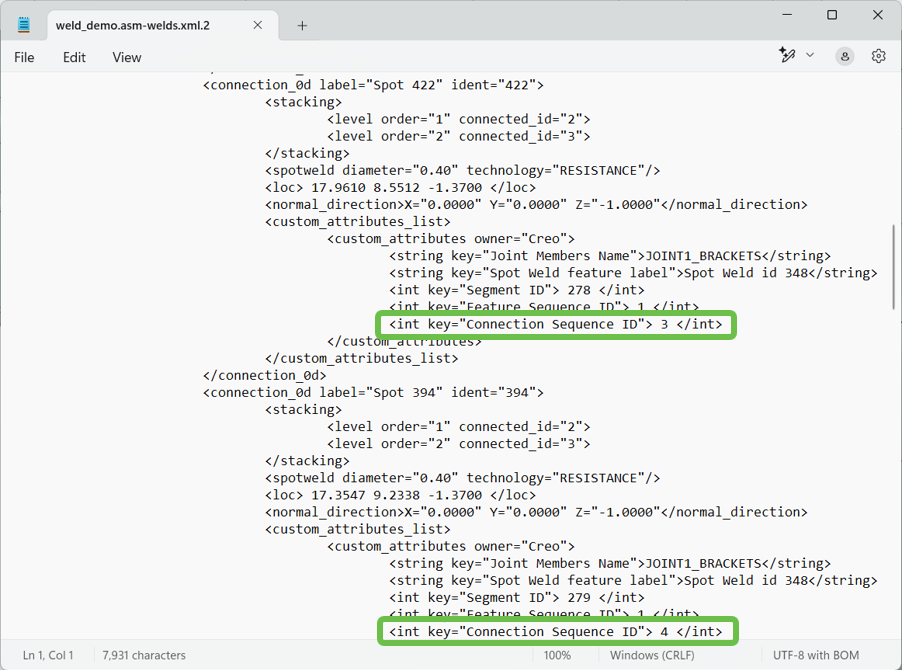

Wenn Sie die Modellinformationen im xMCF-Format exportieren, werden die Folgen-Informationen für die Punktnähte exportiert.

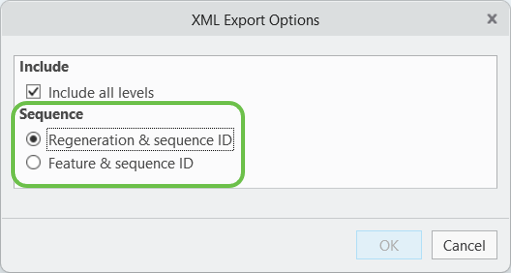

Sie können eine der folgenden Optionen wählen, um festzulegen, welche Parameter die Folge definieren, in der die Verbindungen in der Datei hergestellt werden:
• Regenerierung und Folgen-ID (Regeneration & sequence ID) – Die Verbindungen in der Datei werden basierend auf der KE-Regenerierungsreihenfolge und der Folge innerhalb des KE hergestellt.
• KE- und Sequenz-ID (Feature & sequence ID) – Die Verbindungen in der Datei werden basierend auf der Reihenfolge der KE-Folgen-ID und der Folge innerhalb des KE hergestellt.
Vorteile
• Reduzierung von Fehlern durch Ändern der Schweißfolge innerhalb von Creo
• Benutzerfreundliche Folgen-Ansicht
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
