Verbesserte Sammelflächenbeschriftung und Sichtbarkeitssteuerung für Sammelflächen im Modellbaum
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Modellbaum und andere Navigationsbäume, in denen Sammelflächen angezeigt werden
Videos
Beschreibung
Die Anzeige der Sammelflächenbeschriftung und die Steuerung der Sichtbarkeit von Sammelflächen im Modellbaum wurden optimiert, um die Benutzerfreundlichkeit zu verbessern.
Die neuen Verbesserungen weisen auf eine Verbindung zwischen der Sammelfläche und dem KE hin, das die Sammelfläche erzeugt hat, einschließlich:
• Verbesserte Sammelflächenbeschriftung
Der Sammelflächenbenennung zeigt den Namen des Eigentümer-KE (das KE, aus dem die Sammelfläche erzeugt wurde) in Klammern an, um so die Verknüpfung zwischen der Sammelfläche und dem KE, von dem sie ausgeht, optisch klar darzustellen.
• Sichtbarkeitssteuerung
◦ Bei KEs, die eine einzelne Sammelfläche erzeugen, wirken sich die Befehle Anzeigen (Show), Ausblenden (Hide), Nur Folgendes anzeigen (Show Only) und Alle anzeigen bis auf (Show All Except) sowohl auf die Sammelfläche als auch auf das zugehörige KE aus.
◦ Durch das Aus- oder Einblenden einer Sammelfläche wird auch das KE aus- oder eingeblendet.
◦ Durch das Aus- oder Einblenden des KE wird auch die Sammelfläche aus- bzw. eingeblendet.

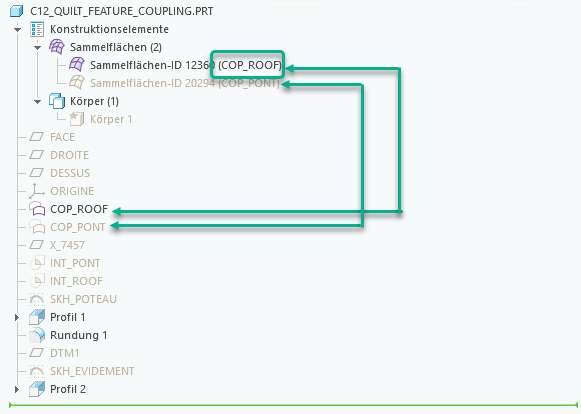

In der Abbildung unten ist die Aktualisierung der Sammelflächenbeschriftung dargestellt, in der der KE-Name angezeigt wird.
Bisher musste zum Anzeigen einer Sammelfläche geprüft werden, ob die Sammelfläche aufgrund des Sichtbarkeitszustands des KE und/oder des Sichtbarkeitszustands der Sammelfläche ausgeblendet war.
Vorteile
Verbessertes Benutzererlebnis bei der Steuerung der Sichtbarkeit einer Sammelfläche
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Ausnahmen von diesem Verhalten sind KEs wie "Zug-Verbund" (Swept Blend), "Spiralförmiges Zug-KE" (Helical Sweep) und "Einschlussvolumen" (Enclosure Volume), da sie zusätzliche geometrische Objekte erzeugen können. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
