Verbesserung: Sichtbarkeitsstatus für Erfassen und Wiederverwenden
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position:
• >
• >
• Grafiksymbolleiste:
und
.
und .Beschreibung

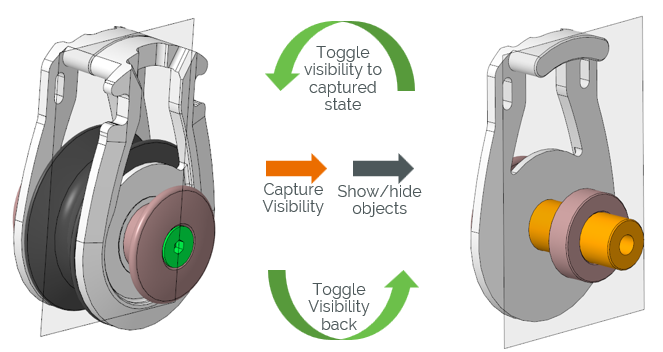

Sie können jetzt Sichtbarkeit erfassen (Capture Visibility) verwenden, um den aktuellen Sichtbarkeitsstatus von Objekten im Modell als temporären Ansichtszustand zur späteren Referenz zu speichern. Später im Konstruktionsprozess können Sie mit der Option Sichtbarkeit umschalten (Toggle Visibility) zwischen dem aktuellen Sichtbarkeitsstatus und dem erfassten Ansichtszustand wechseln.
Sichtbarkeitseinstellungen, die durch Kombinations-Zustände (MBD, Semi-MBD) verwaltet werden, werden durch Sichtbarkeit umschalten (Toggle Visibility) nicht beeinflusst.
Bisher war es schwierig, einen bestimmten Sichtbarkeitsstatus im Teil- oder Baugruppenmodus zu erfassen und wiederzuverwenden, ohne das Modell zu ändern.
Vorteile
Verbesserte Flexibilität bei der Visualisierung von Konstruktionen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Die Befehle Sichtbarkeit erfassen (Capture Visibility) und Sichtbarkeit umschalten (Toggle Visibility) werden für "Style" (Style), "Freistil" (FreeStyle) und "Generatives Design" (Generative Design) nicht unterstützt. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine |
