Zusätzliche Scheibe und Mutter für IFX
Creo Parametric 12.4.4.0
Benutzeroberflächen-Position: Klicken Sie auf
• > > > >
• > > >
Videos
Sehen Sie sich dieses Video an, um mehr über zusätzliche Scheiben und Muttern in Creo Intelligent Fastener zu erfahren:
Beschreibung
Ab Creo Parametric 12.4.4.0, Creo Intelligent Fastener gibt es zwei neue Optionen:
• Hinzufügen einer zweiten Mutter
• Hinzufügen einer dritten Scheibe
Diese Optionen unterstützen Anwendungen, die eine Kombination aus der Verwendung von drei Scheiben und einer Mutter mit hohem elektrischen Widerstand (HER, High Electrical Resistance) erfordern, insbesondere elektrische Verbindungen. Die Verwendung von zwei Muttern ist eine gängige Methode, um zu verhindern, dass sich eine Mutter löst.
Diese Optionen sind standardmäßig deaktiviert und müssen in den Creo Intelligent Fastener Optionen aktiviert werden.

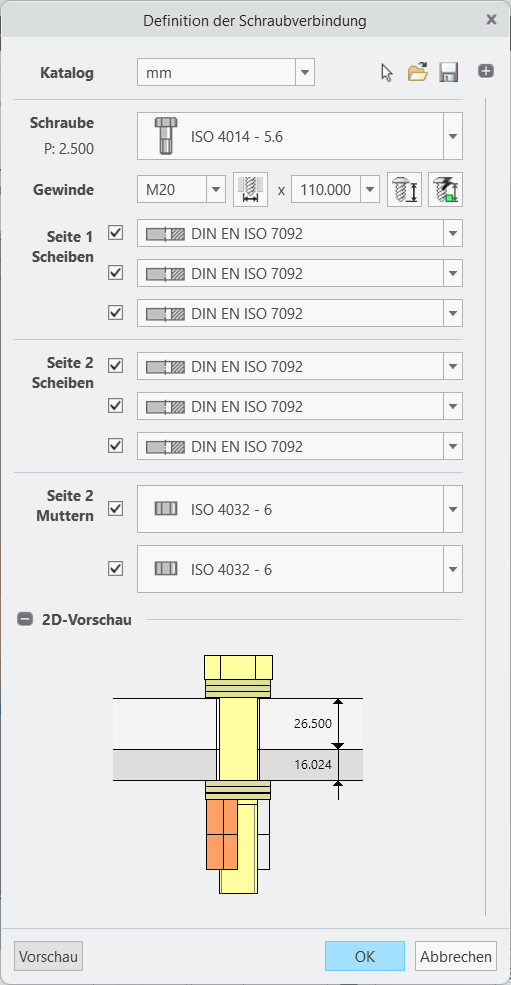

Dialogfenster Definition der Schraubverbindung (Screw Fastener Definition)
Vorteile
• Sie können jetzt eine dritte Scheibe auf jeder Seite in Creo Intelligent Fastener Schrauben hinzufügen. Dies ist bei elektrischen Verbindungen von Vorteil.
• Sie können jetzt eine zweite Mutter in Creo Intelligent Fastener Schrauben hinzufügen. Dies ist für Sperrmethoden von Vorteil.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | ENABLE_2ND_NUT ENABLE_3RD_NUT_WASHER ENABLE_3RD_SCREW_WAS |
