Thermische Optimierungsstudie
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie in der Anwendung "Generatives Design" (Generative Design) auf > .
Videos
Beschreibung

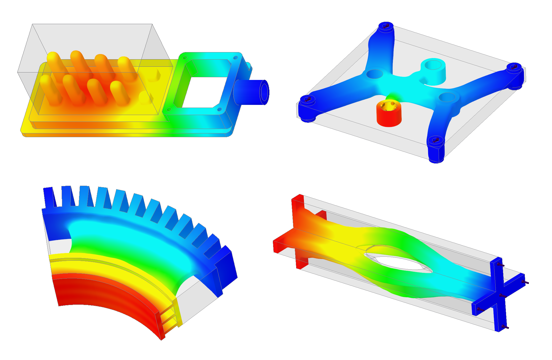

Sie können jetzt "Thermische Studie" (Thermal Study) im generativen Design verwenden. Dabei handelt es sich um eine stationäre thermische Studie mit Leitungs- und Konvektions-Randbedingungen, bei der die Konvektions-Randbedingung unterdrückt werden kann. Zu den neuen Lasttypen gehören "Wärmefluss" (Heat Flow), "Wärmestrom" (Heat Flux) und "Wärmeerzeugungslast" (Heat Generation Load).
Die folgenden neuen Ziele werden für diese Studie hinzugefügt:
• Minimierung der Spitzentemperatur mit Einschränkungsvolumen
• Minimierung der Masse bei Spitzentemperatur

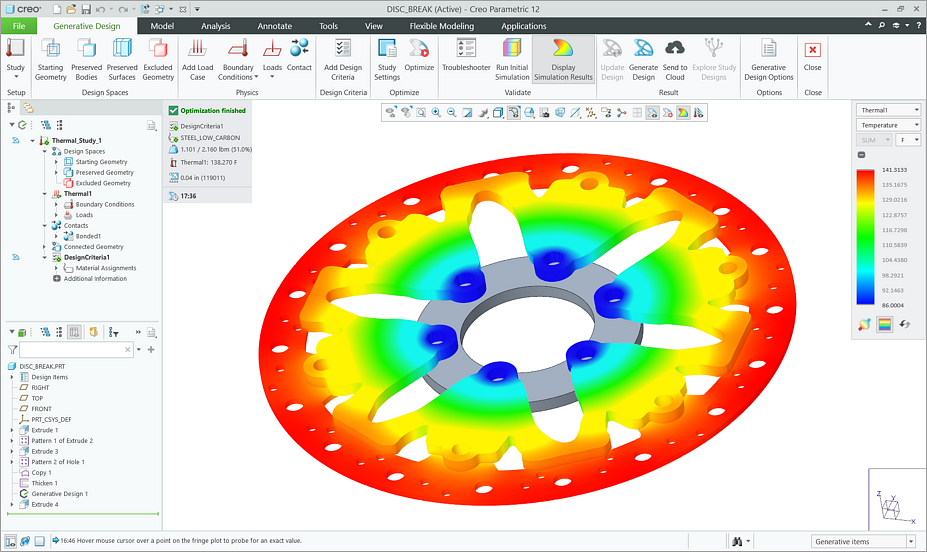

Der Ergebnis-Taster zeigt die Temperaturwerte an.
Vorteile
Diese Verbesserung erweitert die analytischen Funktionen des generativen Designs um einen weiteren Typ von Studie, der leistungsstarke Optimierungen mit thermischen Bedingungen bietet. Sie können jetzt zusätzliche Anwendungsfälle mit den neuen Zielen lösen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
