Beibehaltene Körper und Flächen verbinden
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position:
1. Klicken Sie in der Anwendung Generatives Design auf Konstruktionskriterien hinzufügen (Add Design Criteria). Das Dialogfenster Konstruktionskriterien (Design Criteria) wird geöffnet:
2. Klicken Sie unter Konstruktionsbedingungen (Design Constraints) auf Randbedingungen hinzufügen (Add Constraints), und klicken Sie dann auf Beibehaltene Körper und Flächen verbinden (Connect Preserved Bodies and Surfaces).
Videos
Beschreibung

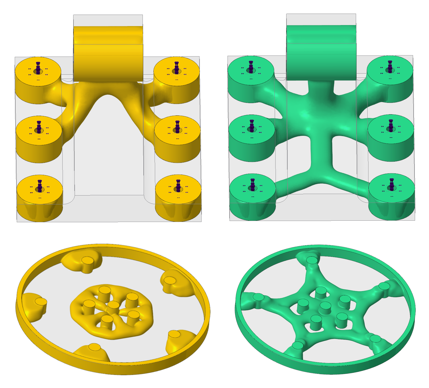

Sie können jetzt alle beibehaltenen Körper und Flächen im generativen Design verbinden. Eine neue geometrische Randbedingung mit der Bezeichnung Beibehaltene Körper und Flächen verbinden (Connect Preserved Bodies and Surfaces) wurde zum Dialogfenster Konstruktionskriterien (Design Criteria) hinzugefügt. Diese Randbedingung gilt für alle Arten von Studien.
Diese Randbedingung ist in den folgenden Szenarien nützlich:

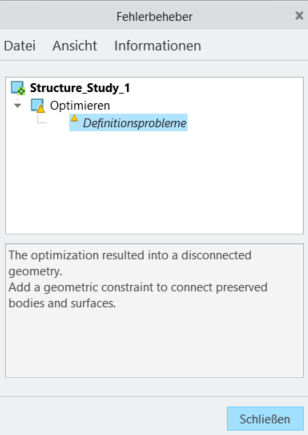

• Wenn die optimierte Geometrie nicht verbunden ist, weil sie übermäßig einschränkend ist
• Wenn die beibehaltene Geometrie außerhalb des Lastpfads liegt
• Wenn das Verbinden aller beibehaltenen Körper und Flächen für diesen Anwendungsfall nicht erforderlich ist
Im generativen Baum ist die Randbedingung Beibehaltene Körper und Flächen verbinden (Connect Preserved Bodies and Surfaces) unter dem Knoten Zusätzliche Informationen (Additional Information) aufgeführt.
Vorteile
Diese Verbesserung führt zu besseren Optimierungsergebnissen, da die Konstruktionsabsicht genauer erfasst wird. Die neue Randbedingung ist einfach anzuwenden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
