Wenn Sie mit dem Werkzeug Schichten von Zonen (Plies From Zones) mehrere zonenbasierte Schichten erzeugen, können Sie jetzt ähnliche Schichten zwischen verschiedenen Zonen zusammenführen.
Sie können die Zusammenführung zwischen Zonen wie folgt durchführen, um entweder übereinstimmende Stapelzeilen einander zuzuordnen oder Stapelzeilen zu ignorieren:
• Verwenden Sie die Option Übereinstimmung der Stapelzeile (Match stack row), um ähnliche Schichten zusammenzuführen, die in der gleichen Stapelzeile in verschiedenen Sätzen definiert sind. Die Reihenfolge der Stapelzeilen definiert die Reihenfolge, in der die zusammengeführten Schichten erzeugt werden.

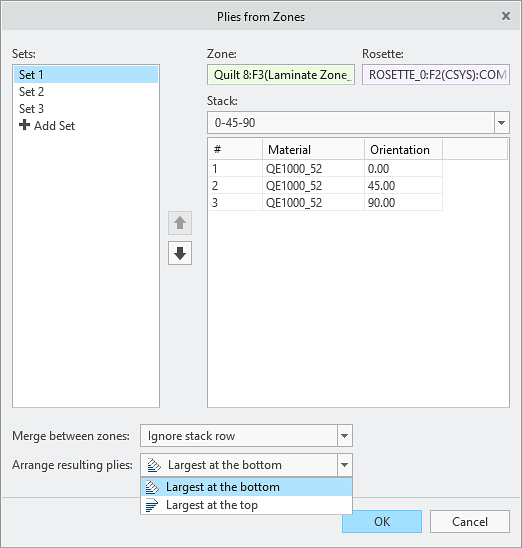

• Verwenden Sie die Option Stapelzeile ignorieren (Ignore stack row), um ähnliche Schichten, die in verschiedenen Sätzen definiert sind, ohne Berücksichtigung der Stapelzeile zusammenzuführen. Sie können die zusammengeführten Schichten entsprechend ihrer Fläche anordnen, indem Sie die größte Schicht entweder unten oder oben platzieren. Die nächste Abbildung zeigt die Optionen zum Anordnen der resultierenden zusammengeführten Schichten, nachdem Sie die Option Stapelzeile ignorieren (Ignore stack row) ausgewählt haben.
Nachdem Sie die zonenbasierten Schichten mit dem Werkzeug Schichten von Zonen (Plies From Zones) erzeugt haben, können Sie die Reihenfolge der zusammengeführten Schichten ändern, indem Sie die entsprechenden zonenbasierten Schicht-KEs umordnen.
Vorteile
Diese Verbesserung steigert die Produktivität und liefert mehr Funktionen für die konzeptuelle Top-Down-Verbundkonstruktion, indem das Zusammenführen von Schichten zwischen Zonen und das Erzeugen zonenbasierter Schichten und Kerne ermöglicht werden.
