Gruppierungsunterstützung im Laminatbaum
Creo Parametric 12.4.0.0

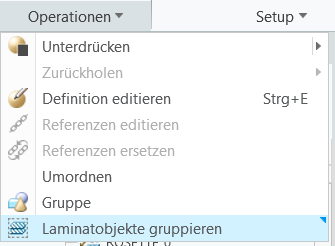

Benutzeroberflächen-Position: Klicken Sie in der Verbundumgebung auf Operationen (Operations).
Beschreibung

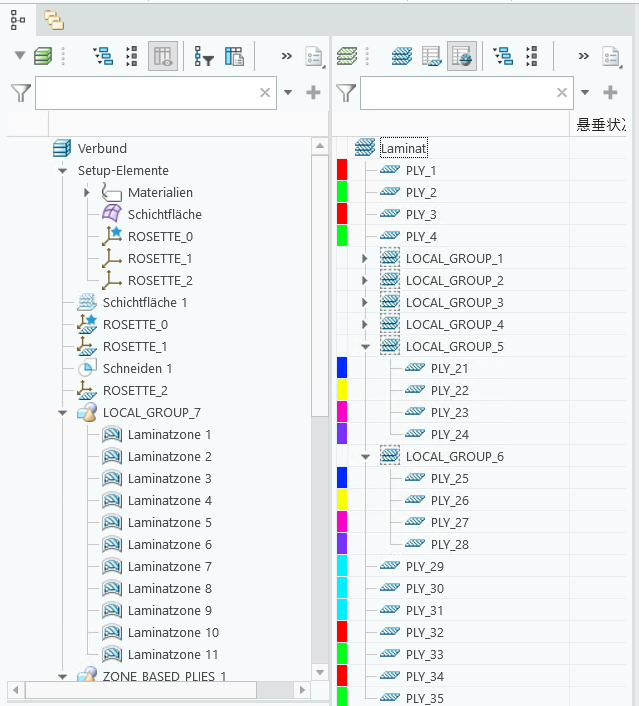

Wenn KEs im Verbundbaum gruppiert sind, werden zugehörige Laminatobjekte jetzt auch im Laminatbaum gruppiert.
Sie können die Gruppierung der Laminatobjekte auch manuell aufheben und sie neu gruppieren.
Führen Sie einen der folgenden Schritte aus, um die Gruppierung der Laminatobjekte aufzuheben:

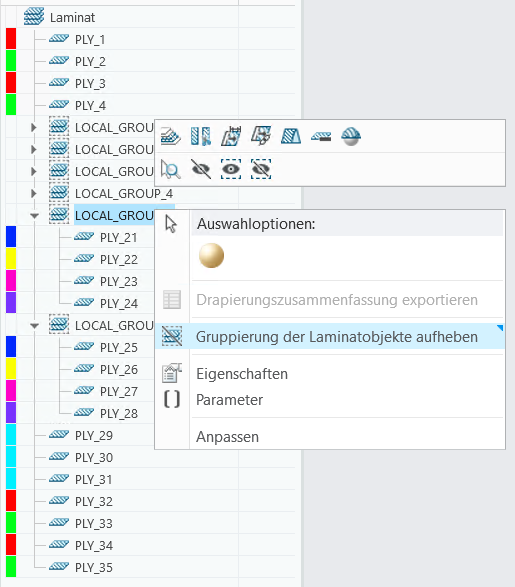

• Klicken Sie im Laminatbaum mit der rechten Maustaste auf die Gruppe, und wählen Sie im Kontextmenü die Option
Gruppierung der Laminatobjekte aufheben (Ungroup Laminate Objects) aus.
Gruppierung der Laminatobjekte aufheben (Ungroup Laminate Objects) aus.
• Klicken Sie im Verbundbaum mit der rechten Maustaste auf die entsprechende Gruppe, und wählen Sie dann im Kontextmenü die Option Gruppierung der Laminatobjekte aufheben (Ungroup Laminate Objects) aus.
Gruppierung der Laminatobjekte aufheben (Ungroup Laminate Objects) aus.Gehen Sie wie folgt vor, um die Laminatobjekte neu zu gruppieren:

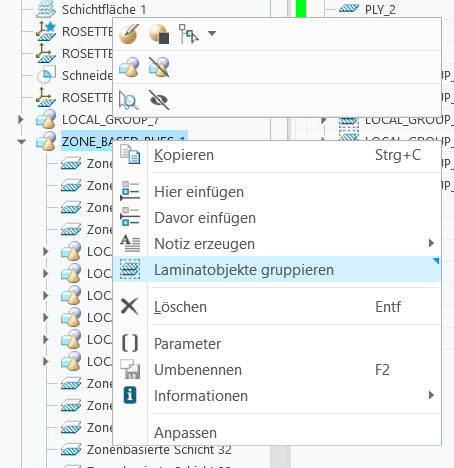

1. Klicken Sie im Verbundbaum mit der rechten Maustaste auf die Gruppe, die mindestens ein KE enthält, mit dem ein Laminatobjekt erzeugt wurde.
2. Wählen Sie im Kontextmenü die Option
Laminatobjekte gruppieren (Group Laminate Objects) aus.
Laminatobjekte gruppieren (Group Laminate Objects) aus.
Wenn Sie eine Aktion wie z.B. ein Splicing oder eine Drapierungssimulation ausführen, können Sie alle Laminatobjekte in einer Gruppe gleichzeitig auswählen, indem Sie die Gruppe auswählen. Dadurch entfällt die Notwendigkeit, jedes Laminatobjekt einzeln auszuwählen.
Sie können das Kontrollkästchen Gruppenkopfzeilen (Group Headers) im Dialogfenster Laminatbaum-Filter (Laminate Tree Filters) aktivieren oder deaktivieren, um die Anzeige von Gruppenkopfzeilen im Laminatbaum zu steuern.
Gruppenkopfzeilen (Group Headers) im Dialogfenster Laminatbaum-Filter (Laminate Tree Filters) aktivieren oder deaktivieren, um die Anzeige von Gruppenkopfzeilen im Laminatbaum zu steuern.Vorteile
Diese Optimierung verbessert die Produktivität und das Benutzererlebnis. Die Gruppierung im Laminatbaum vereinfacht die Auswahl und macht das Modell übersichtlicher und besser organisiert.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
