Verbesserung beim Export von Endabwicklungen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie in der Verbundumgebung auf >
Endabwicklung exportieren (Export Flat Pattern).
Endabwicklung exportieren (Export Flat Pattern).Beschreibung

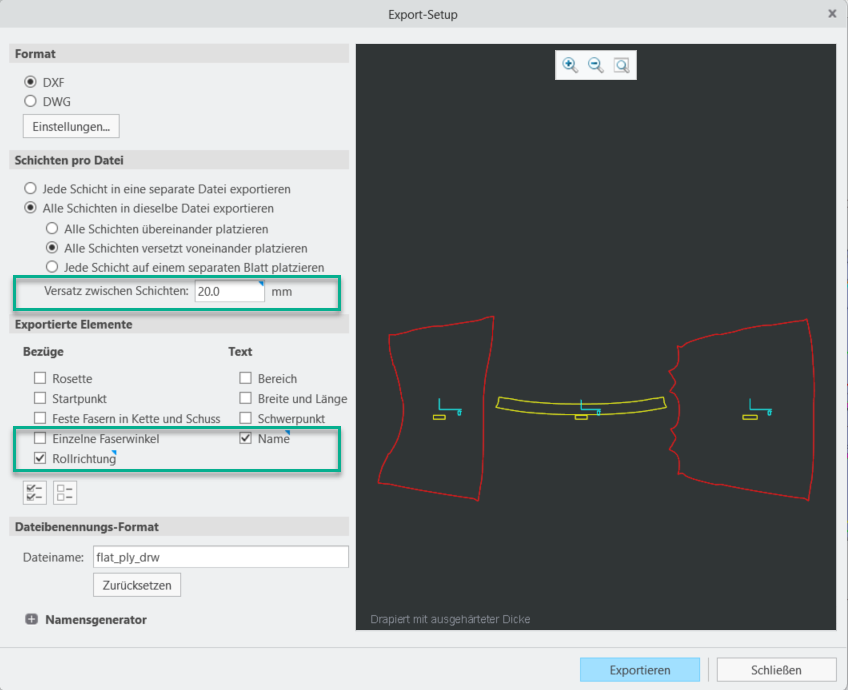

Wenn Sie die Endabwicklungen der Laminatobjekte exportieren, enthält das Dialogfenster Export-Setup (Export Setup) jetzt mehr Optionen, um eine bessere Kontrolle über die exportierten Elemente zu ermöglichen.
• Wenn Sie mehrere Laminatobjekte in dieselbe Datei exportieren, können Sie nun den Abstand zwischen den Laminatobjekten angeben.
• Mit den neuen Markierungen Name (Name) und Rollrichtung (Roll direction) können Sie jetzt den Namen und die Rollrichtung eines Laminatobjekts in die Endabwicklung einschließen. Der Name des Laminatobjekts wird in der Endabwicklung direkt unter dem Startpunkt angezeigt.
In der exportierten Datei:
• Der ausgewählte Typ der Schichtdicke (ausgehärtet oder nicht ausgehärtet) zum Drapieren eines Laminatobjekts wird im DXF-Informationsfeld angegeben.
• In der exportierten Datei werden zusätzliche DXF-Folien erzeugt, um die Sichtbarkeit der Geometrie und des Textes des exportierten Laminatobjekts separat zu steuern.
Vorteile
Diese Verbesserungen bieten eine bessere Kontrolle über die exportierten Informationen und steigern die Produktivität.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Neue Konfigurationsoptionen: • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
