Creo Ansys Simulation – Erweiterte Ergebnisse
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Nach dem Ausführen einer Simulationsstudie sind die Diagramm- und Schiebereglerbefehle sowie die Animationsoptionen in der Minisymbolleiste für Ergebnisse für globale und definierte Ergebnisse verfügbar.
Video
Video zur verbesserten Animation:Sehen Sie sich das Video im Learning Connector an.
Beschreibung
Creo Ansys Simulation enthält jetzt verbesserte Ergebnisse für Unterschritte. Maximum- und Minimum-Graphen sind für alle Isolinienplots verfügbar.

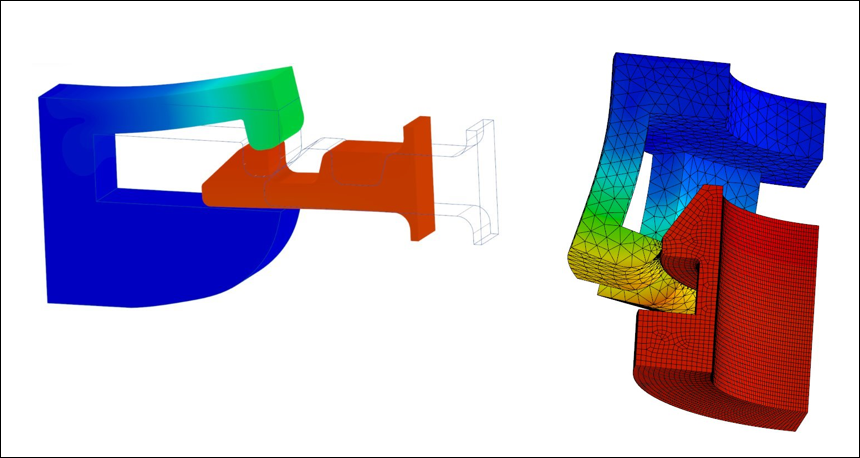

Mit dem Schieberegler können Sie den gewünschten Unterschritt für die Animation auswählen. Die Animation bietet genaue Unterschrittfarben und Animationsschritte für alle Ergebnisse, wie in der folgenden Videoillustration gezeigt:

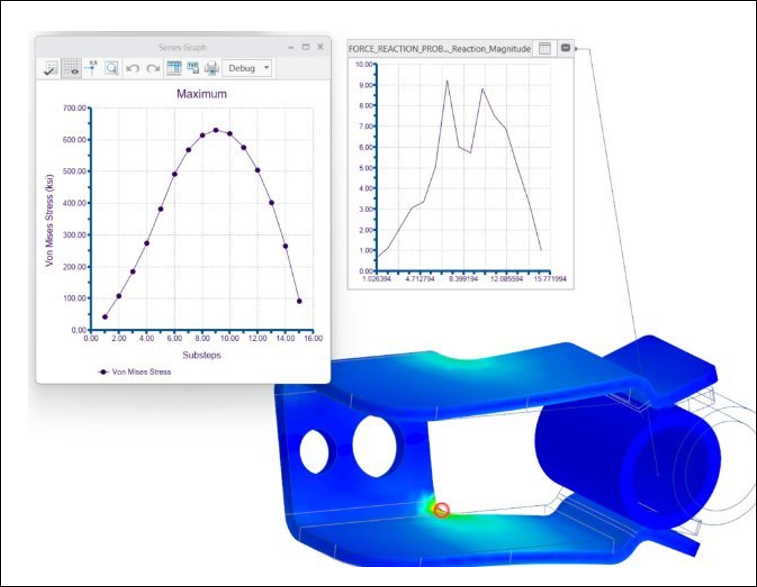

Es gibt einen nahtlosen Wechsel zwischen verschiedenen Ergebnistypen. Tasterunterstützung für Graphen aller Ergebnisse ist jetzt verfügbar. Die Nachverarbeitung für eine Schnappverbindung wird jetzt vollständig unterstützt, wie in der folgenden Abbildung dargestellt:
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Graphische Darstellung für alle erforderlichen Simulationsergebnisse
• Leistungsstarke Ergebnisverarbeitung
• Hochpräzise Nachbearbeitung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
