Verbesserung beim Gitterexport: Vereinfachte Balken an Berandungen trimmen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position:
• Teilemodus
a. Klicken Sie auf >
Speichern als (Save As) > Kopie speichern (Save a Copy). Das Dialogfenster Kopie speichern (Save a Copy) wird geöffnet.
Speichern als (Save As) > Kopie speichern (Save a Copy). Das Dialogfenster Kopie speichern (Save a Copy) wird geöffnet.b. Wählen Sie neben Typ (Type) die Option Stereolithographie (*.stl) (Stereolithography (*.stl)) oder die Option 3MF (*.3mf) (3MF (*.3mf)) aus.
c. Klicken Sie auf Optionen (Options). Das Dialogfenster STL-Exportprofil-Einstellungen (STL Export Profile Settings) oder das Dialogfenster Profileinstellungen für 3MF exportieren (3MF Export Profile Settings) wird geöffnet.
d. Klicken Sie auf
, um den Abschnitt Gittereinstellungen (Lattice Settings) zu erweitern.
, um den Abschnitt Gittereinstellungen (Lattice Settings) zu erweitern.
• Fachbaugruppe
a. Klicken Sie auf >
Drucken (Print) >
Für 3D-Druck vorbereiten (Prepare for 3D Printing). Die Registerkarte Druckfach (Tray) wird geöffnet.
Drucken (Print) > Für 3D-Druck vorbereiten (Prepare for 3D Printing). Die Registerkarte Druckfach (Tray) wird geöffnet.b. Klicken Sie auf >
Gitterdruckoptionen (Lattice Printing Options). Das Dialogfenster Gitterdruckoptionen (Lattice Printing Options) wird geöffnet.
Gitterdruckoptionen (Lattice Printing Options). Das Dialogfenster Gitterdruckoptionen (Lattice Printing Options) wird geöffnet.
Beschreibung
Eine neue Exportoption wurde hinzugefügt, mit der vereinfachte Balken an der äußeren Gitterberandung getrimmt werden.
• Im Teilemodus ist diese Option ist anwendbar, wenn Sie Speichern als (Save As) verwenden, um eine STL- oder eine 3MF-Datei zu exportieren.
Speichern als (Save As) verwenden, um eine STL- oder eine 3MF-Datei zu exportieren.• In der Druckfach-Baugruppe ist die Option für das Exportieren und für die Schichterzeugung anwendbar.
Für Balkengitter mit vereinfachter Darstellung werden beim Export standardmäßig Balken an offenen und geschlossenen Gitterberandungen getrimmt. Dadurch wird die Berechnungszeit verlängert.

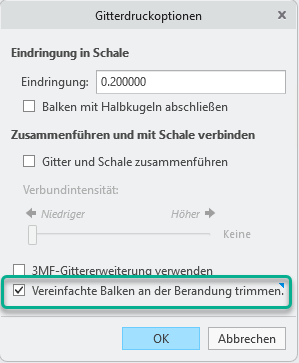

Wenn das Trimmen der Balken nicht nötig ist, deaktivieren Sie das Kontrollkästchen Vereinfachte Balken an der Berandung trimmen (Trim simplified beams at the boundary).
Das Gitter ist nicht getrimmt: | Das Gitter ist an der Außenberandung getrimmt: |
 |  |
Vorteile
• Mehr Flexibilität bei der Vorbereitung von 3D-Gittermodellen mit vereinfachter Darstellung
• Unkomplizierter Workflow für das Exportieren
• Wird in der vertrauten Benutzeroberfläche für Gitter unterstützt
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
