Gitter-Verbindung: Unterstützung der Delaunay-Triangulation
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position:
• Klicken Sie für die Delaunay-Triangulation in Gittern auf > >
Gitter (Lattice) > >
> .
Gitter (Lattice) > > > .• Klicken Sie für "Gitter-Verbindung" (Lattice Connect) auf > >
Gitter-Verbindung (Lattice Connect).
Gitter-Verbindung (Lattice Connect).Videos
Beschreibung
Das Gitter-Verbindungs-KE unterstützt jetzt die Delaunay-Triangulation.
• "Gitter-Verbindung" (Lattice Connect) ist ein leistungsstarkes Werkzeug, um mehrere Gitter zu einer kohärenten Gitterstruktur zu verbinden und zu kombinieren.
• In dieser Version wird die Unterstützung zusätzlicher Gittertypen als Eingabe für das Gitter-Verbindungs-KE weiter ausgebaut.

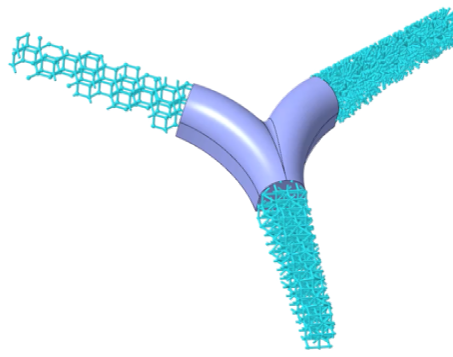

Ein stochastisches Gitter mit Delaunay-Triangulation kann verbunden werden mit:
◦ Einem regelmäßiges Gitter mit den Zelltypen "Dreieckig" (Triangular), "Quadratisch" (Square), "Sechseckig" (Hexagonal), "Achteckig" (Octagonal), "Rhombendodekaeder" (Rhombic Dodecahedron) oder "Verlängerter Dodekaeder" (Elongated Dodecahedron)
◦ Einem weiteren stochastischen Gitter mit Delaunay-Triangulation oder Voronoi-Diagramm mit Innenvolumen
• Mathematisch ist die Delaunay-Triangulation das Dual des Voronoi-Diagramms, und beide bieten die Möglichkeit, verschiedene Gittertopologien (leicht und stark) zu generieren.
Außerdem wurde der Algorithmus verbessert, um die Verbindung bei Verwendung leerer Räume zwischen Gittern (große Spalte) besser lösen zu können.
Vorteile
• Erweiterte Funktionalität für strukturelle Anwendungsfälle
• Mehr Flexibilität bei der Erzeugung komplexer Gitter
• In Einklang mit den Creo Workflows
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
