Gitter: Simulationsbasierte variierte Dichte in benutzerdefiniertem Gitter
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Gitter (Lattice) > >
Benutzerdefiniert (Custom).
Gitter (Lattice) > > Benutzerdefiniert (Custom).Videos
Beschreibung
Sie können jetzt balkenbasierte benutzerdefinierte Gitter erzeugen, in denen die Dichte basierend auf den Ergebnissen einer Simulation variiert. In Bereichen mit höherer Spannung ist das Gitter dichter, und in Bereichen mit niedrigerer Spannung ist es weniger dicht, wobei die Dichte zwischen den beiden Bereichen schrittweise variiert.
Die Dichte wird durch die Größe des Querschnitts der Balken definiert. Dickere Balken mit größerer Querschnittgröße bedeuten eine höhere Dichte. Wenn die Balken dicker sind, werden auch die Kugeln auf den Balken größer.
Bisher war die Option, die Dichte basierend auf einer Simulation zu variieren, für benutzerdefinierte Gitter nicht verfügbar.
Die hinzugefügte Funktion unterstützt den folgenden Prozess:
• Simulation für das Teil ohne das Gitter ausführen:
• Simulationsergebnisse in einer Datei speichern:

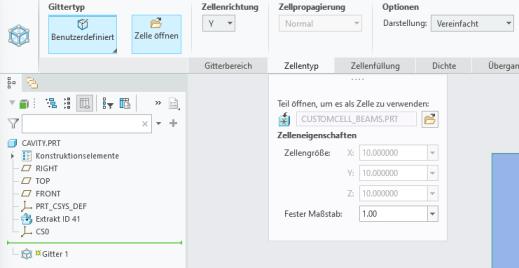

• Gitter anhand der benutzerdefinierten Zelle erzeugen:

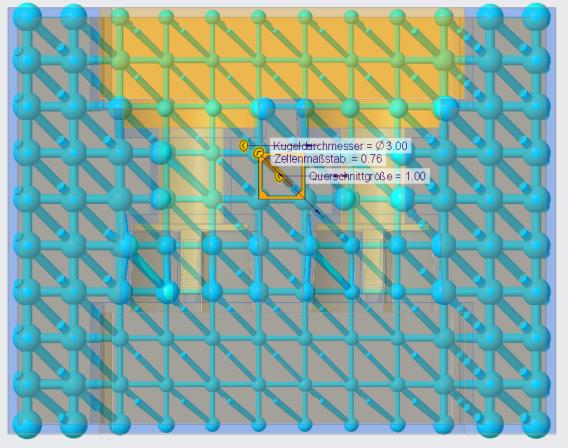

Verwenden Sie dann die Simulationsergebnisse, um die variable Dichte zu erzeugen. In Bereichen mit höherer Spannung ist das Gitter dichter, und in Bereichen mit niedrigerer Spannung ist es weniger dicht:
Vorteile
• Unterstützung eines zusätzlichen Anwendungsfalls
• Mehr Flexibilität beim Definieren von Gittern
• Gleicher Workflow und gleiche Gitter-Benutzeroberfläche
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
