Breitbandquellmodell-Simulation: Übung 2

Breitbandquellmodell-Simulation: Übung 2 – Randbedingungen erzeugen

1. Klicken Sie unter "Domänen" (Domains) mit der rechten Maustaste auf PROPELLER_Body_1, und wählen Sie

Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.

2. Wählen Sie propeller_side1 wie in der folgenden Abbildung dargestellt aus.

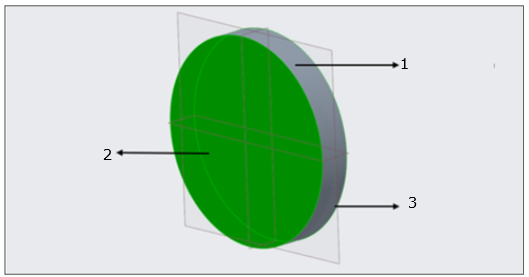

Abbildung 9. Berandungsflächen

1. propeller_top

2. propeller_side1

3. propeller_side2

3. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_00001 erzeugt.

4. Klicken Sie unter Domänen (Domains) mit der rechten Maustaste auf PROPELLER_Body_1, und wählen Sie

Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.

5. Wählen Sie propeller_side2 wie in der Abbildung oben dargestellt aus.

6. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_00002 erzeugt.

7. Klicken Sie unter Domänen (Domains) mit der rechten Maustaste auf PROPELLER_Body_1, und wählen Sie

Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.

8. Wählen Sie propeller_top wie in der Abbildung oben dargestellt aus.

9. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_00003 erzeugt.

10. Klicken Sie mit der rechten Maustaste, und benennen Sie die folgenden Randbedingungen um:

◦ BC_00001 in propeller_side1

◦ BC_00002 in propeller_side2

◦ BC_00003 in propeller_top
