Querschnitte in Creo Ansys Simulation Ergebnissen anzeigen
Sie können geclippte Isolinienplot-Ergebnisse entlang eines beliebigen Querschnitts eines Modells erzeugen und anzeigen.
Führen Sie die folgenden Schritte aus, um einen Querschnitt auf einem aktiven Ergebnis zu erzeugen:
1. Wählen Sie im Modellbaum ein Ergebnis aus. Klicken Sie mit der rechten Maustaste auf
, um das Ergebnis zu aktivieren.
, um das Ergebnis zu aktivieren.2. Klicken Sie auf Schnitt (Section), um die Registerkarte Schnitt (Section) zu öffnen.
3. Wählen Sie eine Referenz aus, entlang der Sie einen Schnitt der Ergebnisse anzeigen möchten.

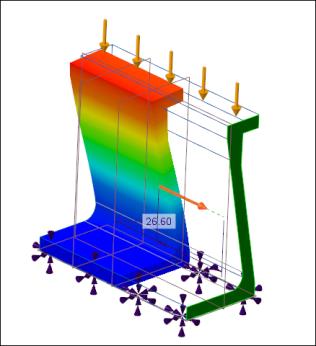

4. Verschieben Sie den 3D-Ziehgriff, um die geclippten Ergebnisse dynamisch entlang des Schnitts der Referenz anzuzeigen.

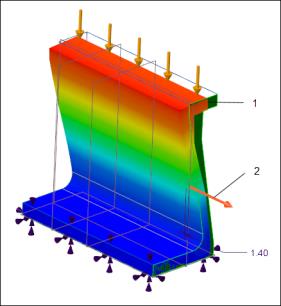

 1. Referenzebene für Querschnitt 2. 3D-Ziehgriff |  Ziehgriff entlang der Referenzrichtung ziehen, um geclippte Ergebnisse anzuzeigen |
5. Klicken Sie auf
OK (OK), um die Querschnittergebnisse zu speichern. Die Querschnittergebnisse werden im Modellbaum gespeichert, wo sie angezeigt, editiert oder gelöscht werden können.
OK (OK), um die Querschnittergebnisse zu speichern. Die Querschnittergebnisse werden im Modellbaum gespeichert, wo sie angezeigt, editiert oder gelöscht werden können.Wenn Sie Ergebnisse entlang eines zuvor erzeugten Querschnitts Ihres Modells anzeigen möchten, wählen Sie den Querschnitt im Modellbaum aus. Klicken Sie mit der rechten Maustaste auf , um die Ergebnisse zu aktivieren.

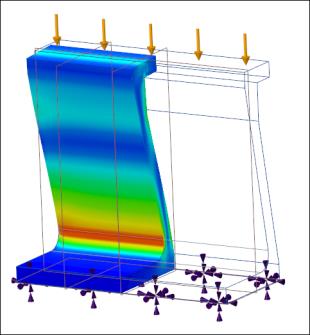

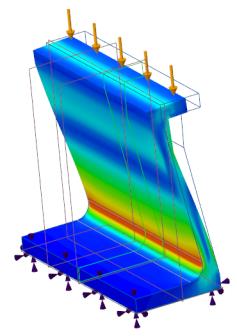

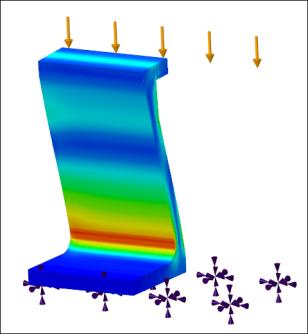

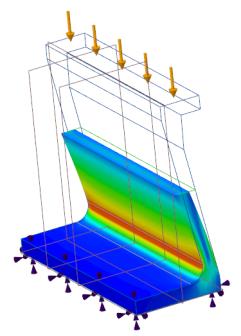

, um die Ergebnisse zu aktivieren.Vollständige Ergebnisse ohne ausgewählten Schnitt  | Ergebnisse mit ausgewähltem Querschnitt entlang X-Richtung  | Ergebnisse mit ausgewähltem Querschnitt entlang Y-Richtung  | Ergebnisse mit ausgewähltem Querschnitt entlang Z-Richtung  |
Klicken Sie in der Legende auf
, um die Drahtmodellansicht des Modells in den Ergebnissen auszublenden oder anzuzeigen.
, um die Drahtmodellansicht des Modells in den Ergebnissen auszublenden oder anzuzeigen. |  |

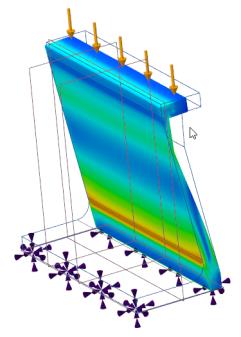

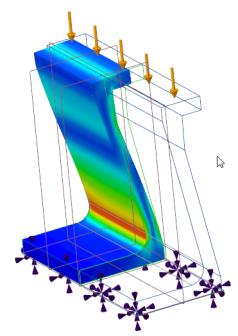

Querschnitt entlang Z-Achse mit angezeigtem Modell-Drahtmodell | Querschnitt entlang Z-Achse mit ausgeblendetem Modell-Drahtmodell |
