Beispiel: Kontakt mit einem Interaktionsbereich erzeugen
Im folgenden Beispiel erzeugen Sie einen Kontakt zwischen dem Bett und dem Reitstock einer Drehmaschine.
Workflow:
1. Definieren Sie einen Kontakt.
2. Geben Sie einen Interaktionsbereich an.
Kontakt definieren

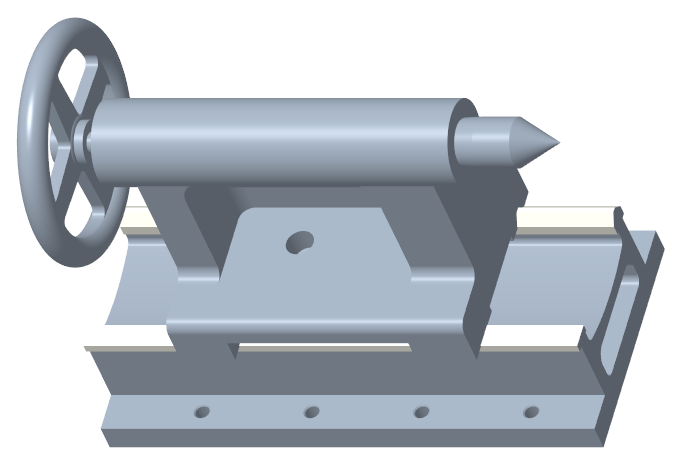

1. Öffnen Sie das Teil.
2. Klicken Sie auf > . Die Anwendung Generatives Design wird geöffnet.

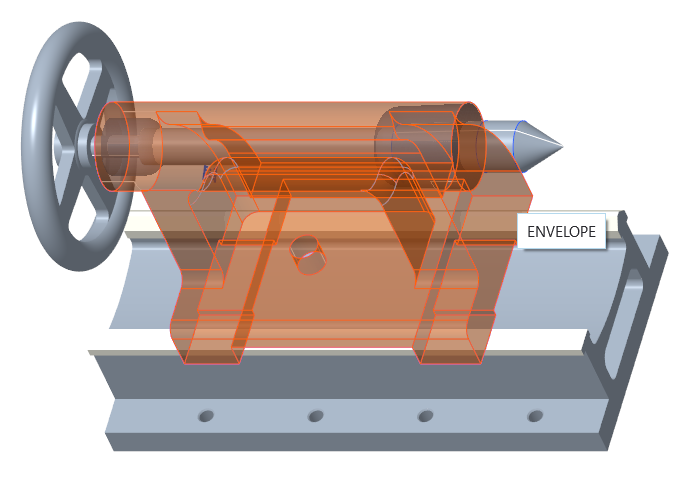

3. Klicken Sie auf Ausgangsgeometrie (Starting Geometry), und wählen Sie den Reitstock der Drehmaschine im Arbeitsfenster aus.
Die Ausgangsgeometrie wird in halbtransparentem Blau angezeigt.

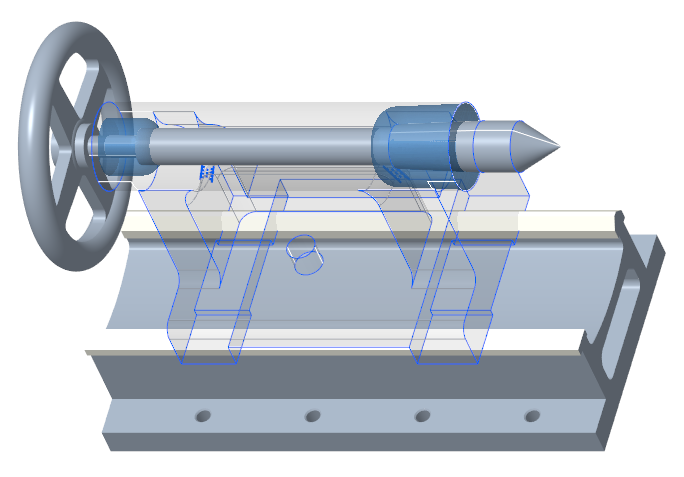

4. Klicken Sie auf Kontakt (Contact). Das Dialogfenster Kontaktdefinition (Contact Definition) wird geöffnet.
5. Wählen Sie die Ausgangsgeometrie als erste Referenz aus.
6. Geben Sie 10 mm als Versatzwert an.

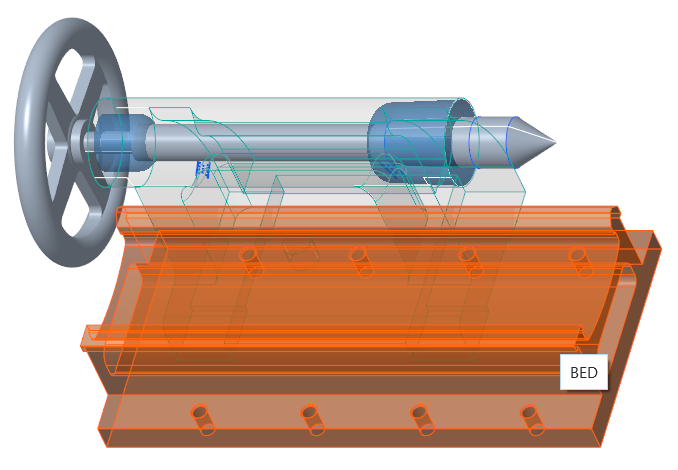

7. Wählen Sie im Arbeitsfenster das Bett der Drehmaschine als zweite Referenz aus.
An vier Stellen wird ein Abrollkugel-Versatz um die Gleitbahnen der Drehmaschine erzeugt.

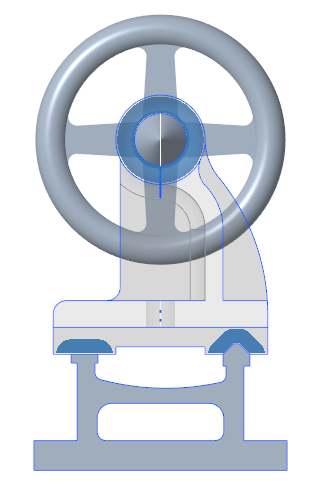

8. Klicken Sie auf > . Der Kontakt wird um die flache Fläche und die V-förmige Fläche der Drehmaschinen-Gleitbahnen angezeigt.
9. Klicken Sie auf > .
Interaktionsbereich angeben
1. Klicken Sie in das Feld Interaktionsbereich (Interaction region).

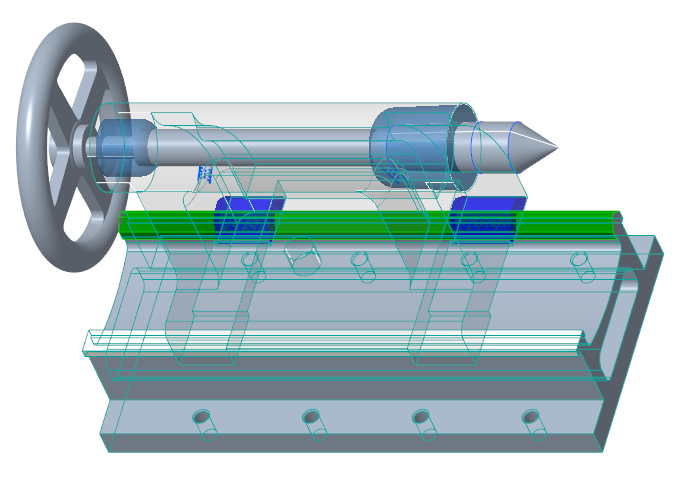

2. Wählen Sie die V-förmigen Flächen der Drehmaschinen-Gleitbahnen im Arbeitsfenster aus.

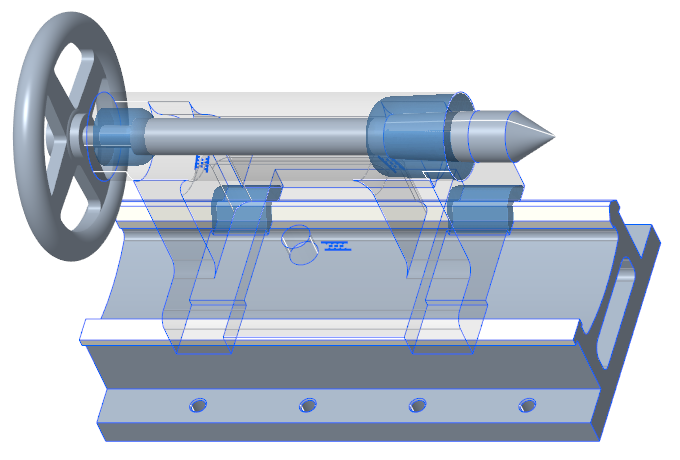

3. Klicken Sie auf OK (OK). Der Kontakt wird nur um den Interaktionsbereich herum erzeugt.

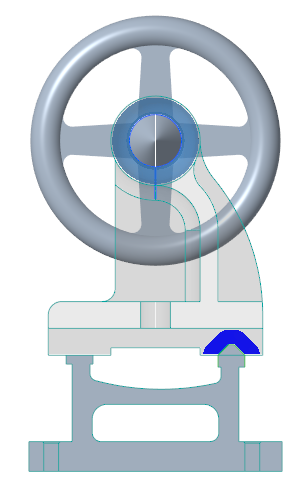

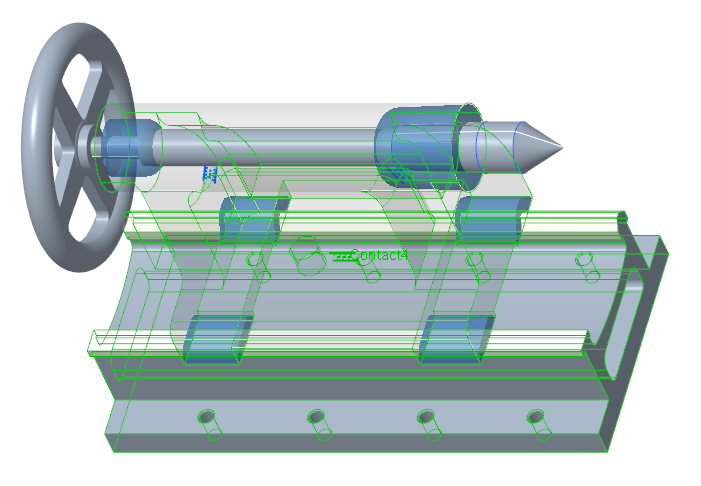

4. Klicken Sie auf > . Der Kontakt wird um die V-förmige Fläche der Drehmaschinen-Gleitbahnen angezeigt.
