Stecker konstruieren
Eine Baugruppenkomponente muss als Stecker ausgewiesen werden, bevor sie als solcher verwendet werden kann. Auf diese Weise kann die Komponente Stift- und Anschlussinformationen für die Anfangs- und Endpunkte von Kabeln erhalten.
Wenn Sie eine logische Referenz aus einer Diagramming Datei verwenden, können Sie bestimmte Komponenten mit dem Diagrammsteckerparameter model_name automatisch als Stecker ausweisen. Nachdem das Teil ausgewiesen wurde, können Sie Drähte oder Kabel zu diesem Teil verlegen.
Sie können Komponenten automatisch als Stecker ausweisen lassen oder dies manuell tun. Sie können die Ausweisung eines Steckers ändern, indem Sie ihn erneut ausweisen oder ändern. Außerdem können Sie die Ausweisung eines Steckers auch aufheben. Beim Aufheben eines Steckers, müssen Sie alle Steckerdaten entfernen.
Verwenden Sie
"Ausweisen" (Designate) und
Aufheben (Undesignate), um alle Informationen in den Steckerparametern zu ersetzen.
"Ausweisen" (Designate) und Aufheben (Undesignate), um alle Informationen in den Steckerparametern zu ersetzen.Komponenten automatisch als Stecker ausweisen
Wenn die Cabling Baugruppe eine logische Referenz auf eine Diagrammdatei oder eine XML-Datei enthält, können Sie eine Komponente in der Baugruppe automatisch als Stecker ausweisen. Die automatische Ausweisung einer Komponente als Stecker ist nur möglich, wenn dem entsprechenden Stecker in der Diagrammdatei oder XML-Datei der Parameter <model_name nnn> zugeordnet ist. In diesem Parameter steht nnn für den Modellnamen des 3D-Teils in der Cabling Baugruppe, das Sie als Stecker darstellen möchten.
Wenn Sie den Parameter model_name nicht in Ihrer logischen Referenz festgelegt haben, können Sie
verwenden, um Baugruppenkomponenten mit den Steckern aus der logischen Referenz abzugleichen.
verwenden, um Baugruppenkomponenten mit den Steckern aus der logischen Referenz abzugleichen.In einer XML-Datei kann die Baugruppe statt einer Gruppe-Anschluss-Struktur eine Gruppe-Block-Anschluss-Struktur aufweisen. Eine Gruppe-Block-Anschluss-Struktur verfügt über Unterstecker mit Anschlüssen innerhalb eines Elternsteckers mit Anschlüssen.
Die folgende Abbildung zeigt eine Baugruppe mit einer Gruppe-Anschluss-Struktur:

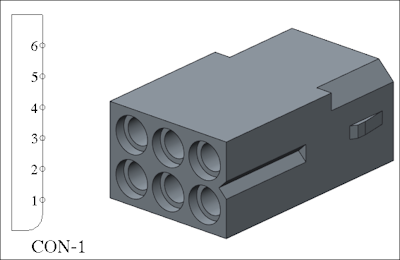

Die folgende Abbildung zeigt eine Baugruppe mit einer Gruppe-Block-Anschluss-Struktur mit L1 und L2 als Unterstecker und L3 als Elternstecker.
L1 besitzt zwei Anschlüsse mit den Bezeichnungen P1 und P2. L2 besitzt zwei Anschlüsse mit den Bezeichnungen P3 und P4. L3 besitzt zwei Anschlüsse mit den Bezeichnungen P5 und P6.
Wenn Sie die Anschlüsse oder Stifte von Untersteckern erneut ihrem Elternstecker zuweisen möchten und die Unterstecker entfernen möchten, verwenden Sie die Option Unterstecker verkleinern (Collapse Sub-Connectors).
