Spulen erzeugen
Eine Spule definiert Parameter für Drähte, Kabel, Hüllen oder bestimmte kosmetische Elemente. Unter "Verkabelung" (Cabling) werden die Spuleninformationen verwendet, um die grafische 3D-Darstellung zu erzeugen und zu regenerieren.
Stellen Sie vor dem Verlegen sicher, dass eine Spule verfügbar ist. Verwenden Sie das Dialogfenster "Elektro-Parameter" (Electrical Parameters), um Spulen zu erzeugen oder zu ändern. Aktualisierungen der Spulenparameter nach dem Verlegen werden nach der Regenerierung im 3D-Grafikmodell widergespiegelt.
Spulenparameter
In der folgenden Tabelle werden alle Systemspulenparameter aufgelistet. Die Tabelle enthält außerdem, welcher Parameter erforderlich, optional und empfohlen für den jeweiligen Spulentyp ist/wird. Sie können auch einen benutzerdefinierten Parameter hinzufügen, um bestimmte Anforderungen zu definieren.
• R = Required (Erforderlich)
• O = Optional
• RD = Recommended (Empfohlen)
|
Parameter
|
Beschreibung
|
Draht
|
Kabel
|
Kabelleiter
|
Hülle
|
Kosmetik
|
Markierung
|
Kabelbinder
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
Name der Spule.
|
R
|
R
|
R
|
||||
|
TYPE
|
Der Typ der Spule.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
Gibt den Hüllentyp für diese Spule an. Gültige Werte sind TAPE, TUBE und SHRINK
|
R
|
||||||
|
PN
|
Die Teilenummer des Kunden (Benutzers).
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
Der Name des Zulieferers.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
Die vom Hersteller ausgegebene Teilenummer.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
Legt den Mindest-Biegeradius fest, den für das Kabel oder die Hülle beim Verlegen möglich ist.
Bei Verwendung mit den DEFINE- und ENDDEF-Kabelspulenparametern zur Definition eines Leiters überschreibt der Wert dieses Parameters den DEFAULT_COND_BEND_RAD-Parameterwert.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
Der Durchmesser des Kabels vom Typ WIRE oder ROUND und die Dicke Kabels vom Typ FLAT.
Dieser Wert wird verwendet, um die Mittellinie des Kabels beim Platzieren einer Position von den Flächen zu versetzen.
Bei Verwendung mit den DEFINE- und ENDDEF-Kabelspulenparametern zur Definition eines Leiters überschreibt der Wert dieses Parameters den DEFAULT_COND_THICKNESS-Parameterwert.
|
R
|
R
|
O
|
||||
|
UNITS
|
Legt die Einheiten für die Dicke der Spule fest, z.B. Millimeter, Fuß oder Inch.
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
Die Gesamtzahl der Leiter in einem Kabel.
|
R
|
||||||
|
COLOR
|
Legt die Farbe des Kabels, der Drahtisolierung oder der Hülle fest. Der Wert dieses Parameters muss dem Namen einer Farbe im Farbeffekte-Manager zugeordnet sein.
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
Lineare Dichte, Masse pro Längeneinheit. Die Parameter MASS_UNITS und UNITS müssen ebenfalls für Drähte, Kabel oder Hüllen angegeben werden.
Wenn Sie die Parameter MASS_UNITS und UNITS nicht verwenden, werden die Standardeinheiten für den Wert des Parameters DENSITY aus der Baugruppe abgeleitet.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
Masseneinheiten, zum Beispiel Unze, Pfund oder Kilogramm. Geben Sie diesen Parameter an, wenn der Parameter DENSITY verwendet wird.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
Gibt den Außendurchmesser der Rohrhülle an. Die verwendeten Einheiten werden mit dem Parameter EINHEITEN (UNITS) festgelegt.
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
Gibt den vorgeschrumpften Durchmesser von SCHRUMPF-Hüllen an. Dieser Wert gibt nur den Innendurchmesser an und ermöglicht dem System die Überprüfung der Durchdringung zwischen der Hülle selbst und den Drähten, Kabeln und Bündeln, die sich darin befinden. Die Dicke der Hülle wird durch den Parameter WALL_THICKNESS angegeben. Der Wert 0 (Standard) zwingt das SYSTEM, KEINE Überprüfung auf Durchdringung durchzuführen.
|
R
|
||||||
|
SHEATH_TYPE
|
Gibt den Hüllentyp für diese Spule an. Gültige Werte sind TAPE, TUBE und SHRINK
|
R
|
||||||
|
WALL_THICKNESS
|
Gibt die Dicke der Hülle an. Die verwendeten Einheiten werden mit dem Parameter EINHEITEN (UNITS) festgelegt.
|
R
|
||||||
|
Optionale Parameter
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
Legt den standardmäßigen minimalen Biegeradius für alle Leiter im Kabel fest. Der Wert dieses Parameters kann durch Angabe eines Werts für den Spulenparameter MIN_BEND_RADIUS in der Leiterdefinition überschrieben werden.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
Legt die standardmäßige Dicke für alle Leiter im Kabel fest. Der Wert dieses Parameters kann durch Angabe eines Werts für den Spulenparameter THICKNESS in der Leiterdefinition überschrieben werden.
|
O
|
||||||
|
COLOR_CODE
|
Legt den Code der Farbe fest
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
Beschreibt den Isolierungstyp wie Faser, Teflon oder Tefzel.
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
Legt den linearen Widerstand für die Spule fest.
|
O
|
O
|
|||||
|
LINESTYLE
|
Ändert den Linienstil für Kabel- oder Hüllenspulen Wenn Sie diesen Parameter für eine Hüllenspule festlegen, setzen die einem Bündel zugewiesenen Linienstile diesen Parameterwert außer Kraft. Die folgenden Linienstile sind zulässig. SOLID FONT (Standard), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
Gibt den linearen Widerstand der äußeren Drahtabschirmung an.
|
O
|
||||||
|
SHIELD_TYPE
|
Eine Textzeichenfolge, die einen Kabelabschirmungstyp angibt.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
Gibt den linearen Widerstand der Drahtabschirmung an.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
Wenn Sie die Standardeinstellung DEFAULT verwenden, wird der Name des Kabels in der Berichtstabelle angezeigt. Alle anderen Werte werden als unverschlüsselter Text interpretiert. Beispielsweise hat &cable_name keine spezielle Bedeutung.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
Dieser Name wird bei geschirmten Kabeln für das Kabelsymbol verwendet.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
Gibt die lineare elektrische Kapazität zwischen Elementen an.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
Gibt die lineare elektrische Kapazität zwischen Elementen und der Abschirmung an.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
Gibt die lineare elektrische Kapazität zwischen Baugruppenelementen und der Abschirmung an.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
Gibt die Dicke der äußeren Abschirmung des Drahtes an.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
Eine Textzeichenfolge gibt die Drahtkonstruktion an, d.h. Volldraht, mehrdrähtig etc.
|
|||||||
|
WIRE_GAUGE
|
Eine Textzeichenfolge gibt die Drahtstärke an.
|
O
|
O
|
|||||
|
WIDTH
|
Gibt die Bandbreite für Bandhüllen an.
|
Nur Flachbandkabel
|
||||||
Spulen erzeugen
Führen Sie die folgenden Schritte aus, um eine Spule zu erzeugen:
1. Wählen Sie
Spule erzeugen (Create Spool) in der Dropdown-Liste
Spulen (Spools) aus. Das Dialogfenster Spule erzeugen (Create Spool) wird geöffnet.
Spule erzeugen (Create Spool) in der Dropdown-Liste Spulen (Spools) aus. Das Dialogfenster Spule erzeugen (Create Spool) wird geöffnet.2. Führen Sie im Dialogfenster Spule erzeugen (Create Spool) die folgenden Schritte aus:
◦ Wählen Sie den Spulentyp aus.
◦ Geben Sie einen Namen unter Dateiname (File name) und Üblicher Name (Common name) ein. Der Spulenname muss eindeutig sein.
◦ Klicken Sie auf Erzeugen (Create), um eine Spule in der aktuellen Sitzung zu erzeugen, oder klicken Sie auf Erzeugen und hinzufügen (Create & Add), um die Spule zu erzeugen und dem Kabelbaum hinzuzufügen.

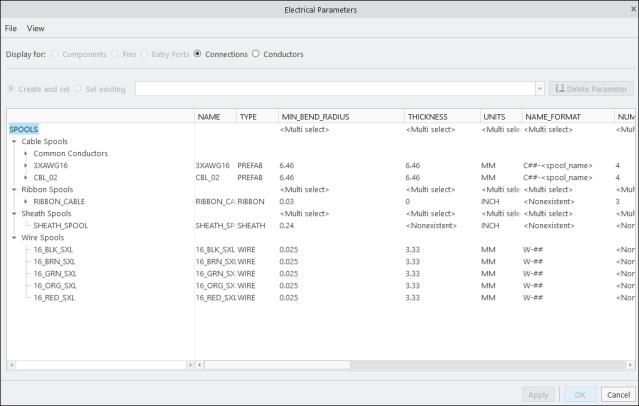

3. Verwenden Sie das Dialogfenster Elektro-Parameter (Electrical Parameters), um Parameter hinzuzufügen oder zu ändern, und klicken Sie dann auf Anwenden (Apply).

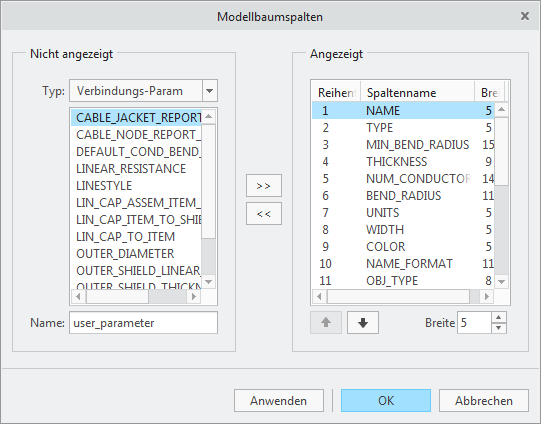

4. Wenn Sie Parameter hinzufügen möchten, die nicht standardmäßig verfügbar sind, klicken Sie auf > . Das Dialogfenster Modellbaumspalten (Model Tree Columns) wird angezeigt.
a. Wählen Sie den erforderlichen Parameter unter Nicht angezeigt (Not Displayed) aus. Wenn Sie benutzerdefinierte Parameter hinzufügen möchten, geben Sie den Namen des Parameters in das Feld Name (Name) ein.
b. Klicken Sie auf
, um den Parameter der Liste Angezeigt (Displayed) hinzuzufügen.
, um den Parameter der Liste Angezeigt (Displayed) hinzuzufügen.
c. Klicken Sie auf OK (OK), um den ausgewählten Parameter dem Dialogfenster Elektro-Parameter (Electrical Parameters) hinzuzufügen.
5. Klicken Sie im Dialogfenster Elektro-Parameter (Electrical Parameters) auf OK (OK). Eine neue Spule wird erzeugt.
 | Beim Speichern der Baugruppenkonstruktion der obersten Ebene werden alle Spulen im Arbeitsverzeichnis gespeichert. Klicken Sie im Dialogfenster Elektro-Parameter (Electrical Parameters) auf Speichern (Save), und wählen Sie einen Speicherort aus. Alle Spulendateien werden mit der Erweiterung *.prt gespeichert. |
Anzeige von Spulenparametern im Verzeichnis "Spools Library" anpassen
Das Verzeichnis "Spools Library" unterstützt die Parameteranzeige auf Basis einer Datei vom Typ .lst. Sie können festlegen, welche Parameter in welcher Reihenfolge angezeigt werden, indem Sie die Datei spool_index.lst im Verzeichnis "Spools Library" erzeugen oder editieren. Diese Datei wird automatisch im Arbeitsverzeichnis oder im Verzeichnis "Spool" erzeugt, wenn die Konfigurationsoption pro_spool_dir festgelegt ist.
Diese Verbesserung erhöht die Benutzerfreundlichkeit und bietet eine bessere Kontrolle darüber, wie Spulendaten dargestellt werden.
Gehen Sie folgendermaßen vor, um die Darstellung von Parametern im Verzeichnis "Spools Library" anzupassen:
1. Öffnen Sie die Datei spool_index.lst in einem Texteditor.
2. Editieren Sie die zweite Zeile, um Parameternamen hinzuzufügen oder deren Reihenfolge zu ändern. Editieren Sie dabei jedoch nicht die ersten drei (NAME, TYPE, SHEATH_TYPE). Diese sind obligatorisch und dürfen weder entfernt noch umgeordnet werden.
3. Speichern Sie die Datei, und aktualisieren Sie das Spulenverzeichnis.
