Rondelle et écrou supplémentaires pour IFX
Creo Parametric 12.4.4.0
Emplacement dans l'interface utilisateur : Cliquez sur
• > > > >
• > > >
Vidéos
Visionnez cette vidéo pour plus d'informations sur la rondelle et l'écrou supplémentaires dans Creo Intelligent Fastener :
Description
A partir de Creo Parametric 12.4.4.0, Creo Intelligent Fastener introduit deux nouvelles options :
• Ajout d'un deuxième écrou.
• Ajout d'une troisième rondelle.
Ces options prennent en charge les applications qui nécessitent une combinaison de l'utilisation de trois rondelles et d'écrous HER (haute résistance électrique), en particulier les connexions électriques. L'utilisation de deux écrous est une méthode courante pour empêcher un écrou de se desserrer.
Ces options sont désactivées par défaut et doivent être activées dans les options Creo Intelligent Fastener.

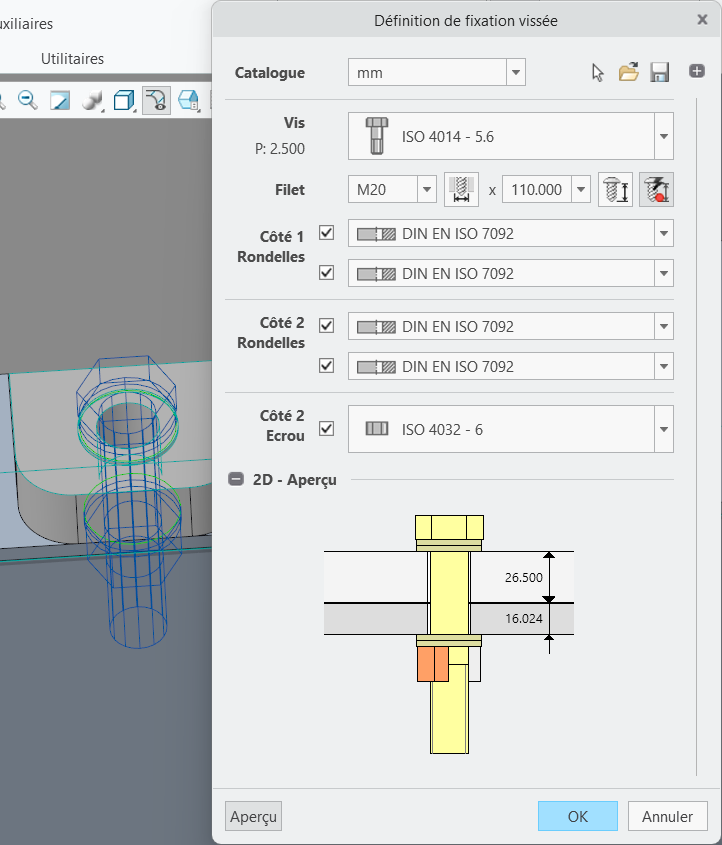

Boîte de dialogue Définition de fixation vissée (Screw Fastener Definition)
Avantages
• Vous pouvez maintenant ajouter une troisième rondelle de chaque côté dans des vis Creo Intelligent Fastener. Ceci est avantageux pour les connexions électriques.
• Vous pouvez maintenant ajouter un deuxième écrou dans les vis Creo Intelligent Fastener. Ceci est avantageux pour certaines méthodes de verrouillage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | ENABLE_2ND_NUT ENABLE_3RD_NUT_WASHER ENABLE_3RD_SCREW_WAS |
