Simulation d'un modèle source à large bande - Exercice 3 : Préparation du maillage
Génération du maillage
Maillage pour le domaine de fluide
1. Dans l'arbre Flow Analysis, sélectionnez Domaines (Domains).
2. Dans l'onglet Maillage (Mesh) du panneau Propriétés (Properties), pour Génération du maillage (Mesh Generation), sélectionnez Tous les volumes (All Volumes) pour Emplacement du maillage (Mesh Location).
3. Sélectionnez Non uniforme (Nonuniform) pour la liste déroulante Marges de la boîte englobante (Bounding Box Margins), puis entrez les valeurs comme suit :
a. Taille minimale des côtés (Minimum Side Sizes) : 0.5, 0.5, 6
b. Taille maximale des côtés (Maximum Side Sizes) : 0.5, 0.5, 24
4. Entrez les valeurs de la liste de génération du maillage comme suit :
a. Taille de cellule maximale (Maximum Cell Size) : 0.05
b. Taille de cellule minimale (Minimum Cell Size) : 0.00005
c. Taille de cellule sur les surfaces (Cell Size on Surfaces) : 0.025
5. Sélectionnez Zone cylindrique (Cylindrical Zone) pour Créer une zone d'affinement (Create a Refinement Zone) et spécifiez les paramètres suivants pour l'affinement Zone cylindrique (Cylindrical Zone) :
◦ Taille de cellule (Cell Size) : 0.0125
◦ Centre du cercle supérieur (Top Circle Center) : 0, 0, -0.03 m
◦ Centre du cercle inférieur (Bottom Circle Center) : 0, 0, 0.03 m
◦ Rayon de la zone (Zone Radius) : 0.14 m
6. Cliquez sur
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.7. Sous > , cliquez avec le bouton droit sur PROPELLER_Body_1_1 et sélectionnez Enlever (Remove) pour supprimer le maillage solide de l'hélice, qui n'est pas nécessaire pour la simulation.
8. Cliquez avec le bouton droit sur propeller_side1, sous Interface (Interface) dans Limites générales (General Boundaries), puis sélectionnez Séparer et relier (Separate and Connect). L'option crée MGI01 sous Interface de grille MGI (Mismatched Grid Interface).
9. Cliquez avec le bouton droit sur propeller_side2, sous Interface (Interface) dans Limites générales (General Boundaries), puis sélectionnez Séparer et relier (Separate and Connect). L'option crée MGI02 sous Interface de grille MGI (Mismatched Grid Interface).
10. Cliquez avec le bouton droit sur propeller_top, sous Interface (Interface) dans Limites générales (General Boundaries), puis sélectionnez Séparer et relier (Separate and Connect). L'option crée MGI03 sous Interface de grille MGI (Mismatched Grid Interface).

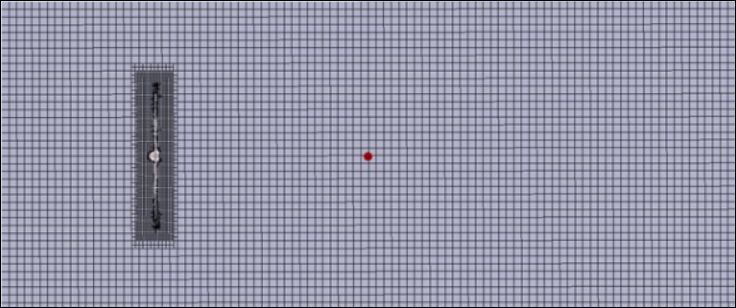

Affichage du maillage
1. Dans le groupe Post-traitement (Post-processing), cliquez sur Vue de section (Section View). La boîte de dialogue Propriétés Section 01 (Section 01 Properties) s'ouvre. Définissez les valeurs des options comme indiqué ci-dessous.
◦ Type (Type) : Plane X
◦ Plan arbitraire (Arbitrary Plane) : 0
2. Cliquez sur OK (OK) pour fermer la boîte de dialogue.
3. Section 01 (Section 01) est créée sous Surfaces dérivées (Derived Surfaces) dans Résultats (Results) sous l'arbre Flow Analysis (Flow Analysis).
4. Sélectionnez Section 01 (Section 01). Cliquez sur
Afficher (Show) pour afficher la section.
Afficher (Show) pour afficher la section.5. Dans l'onglet Vue (View) du panneau Propriétés (Properties), sélectionnez Oui (Yes) pour Grille (Grid). Le maillage apparaît comme illustré dans la figure ci-dessus.
