Vue d'ensemble de l'acoustique d'une hélice
Ce tutoriel présente la simulation aéroacoustique d'une hélice. L'hélice se compose de 2 pales et tourne à 5100 rpm. L'hélice est entourée d'un domaine externe pour effectuer la simulation d'écoulement externe. La figure ci-dessous illustre le domaine de calcul avec l'hélice et les conditions pour la simulation.
Les simulations identifient la source acoustique et prédisent le niveau sonore dans deux projets tels que décrits ci-dessous.
Projet 1 : modèle source à large bande
La simulation en régime permanent de l'hélice est exécutée à l'aide d'un modèle source à large bande pour identifier la source acoustique.
Projet 2 : modèle Ffowcs-Williams Hawkings (FWH)
La simulation transitoire est exécutée à l'aide des résultats en régime permanent obtenus comme solution initiale et le modèle Ffowcs-Williams Hawkings (FWH) est utilisé pour prédire le niveau sonore.

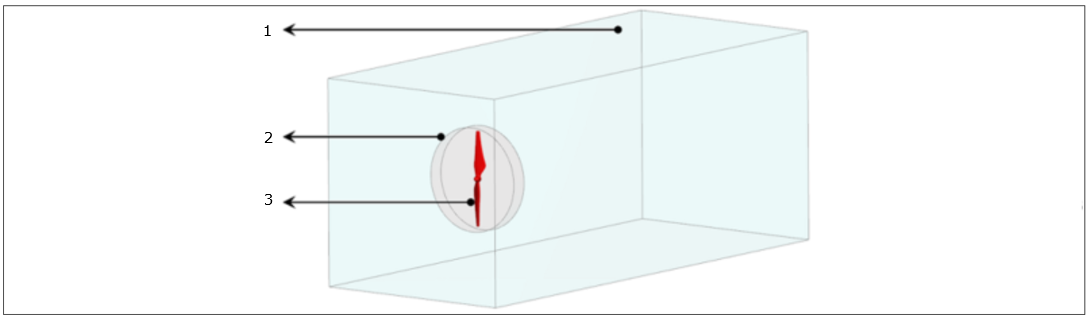

Vue d'ensemble du problème : Remplissage du réservoir de carburant
Propriétés fluidiques
Densité de l'air (Air density) : 1.17kg/m3
Viscosité de l'air (Air viscosity) : 1.85e-05 Pa-s
1. Inclusion
Pression (Pressure) : 0 Pa
2. Zone MRF de l'hélice
3. Hélice (Propeller)
Vitesse de rotation (Rotational speed) : 5100 rpm
Sens de rotation (Rotational direction) : Sens antihoraire (Counterclockwise)
