Paramètres de module
Cette section décrit les paramètres du module Acoustique (Acoustic).
Cliquez sur Acoustique (Acoustic) sous Physics Module (Module de physique). Les paramètres acoustiques à spécifier dans le panneau Propriétés (Properties) sont les suivants :
• Type d'analyse (Analysis type) : trois types d'analyse de modèle acoustique sont disponibles dans Creo Flow Analysis : Source à large bande (Broadband Source), Contrainte Lighthill (Lighthill Stress) et Modèle Ffwocs Williams Hawkings (Ffwocs Williams Hawkings Model), illustrés dans la figure suivante.

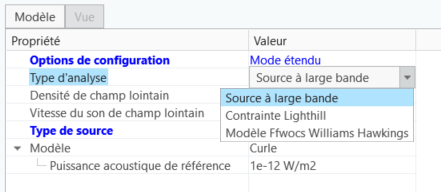

Figure 2. Types d'analyses acoustiques
• Densité de champ lointain (Far Field Density) : la densité de champ lointain correspond à la densité du fluide dans la région éloignée de la source.
• Vitesse du son de champ lointain (Far Field Sound Speed) : la vitesse du son de champ lointain correspond à la vitesse du son dans la région éloignée de la source.
Source à large bande
Ce paramètre sert à modéliser les sources sonores, mais pas le son propagé aux récepteurs, comme un microphone ou une oreille. Le bruit à large bande est supposé avoir un spectre continu avec la puissance acoustique distribuée à plusieurs fréquences différentes. Ces modèles peuvent prévoir l'intensité des sources de bruit dues à des effets, par exemple l'écoulement turbulent de la couche limite ou le mélange turbulent. Les modèles source de bruit à large bande sont disponibles pour les simulations en régime permanent et transitoire.
Les options supplémentaires disponibles pour le modèle source à large bande sont les suivantes :
• Type de source (Source Type) : le type de source peut être Surface (Surface) ou Volume (Volume), comme illustré dans la figure suivante.

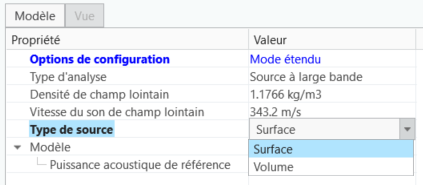

Figure 3. Type de source
◦ Surface (Surface) : cette option permet à l'utilisateur de sélectionner une frontière de surface en tant que source.
◦ Volume (Volume) : cette option permet à l'utilisateur de sélectionner un volume en tant que source.
• Modèle (Model)
: le modèle dépend du type de source sélectionné. Les options disponibles dans la liste déroulante Modèle (Model) sont les suivantes :
◦ Curle (Curle) : ce modèle n'est disponible que pour le type de source Surface (Surface). Il s'agit d'un modèle source à large bande pour le bruit généré par la couche de cisaillement turbulente. Le modèle calcule la puissance acoustique de la surface et dépend des variables de solveur des modules Ecoulement (Flow) et Turbulence (Turbulence).
◦ Loi d'échelle (Scaling Law) : ce modèle est utilisé avec les types de source Surface (Surface) et Volume (Volume). Le modèle utilise une distribution de sources pour approximer la puissance acoustique générée par les fluctuations turbulentes de l'écoulement. Ces sources sont calculées en fonction des champs d'énergie et de dissipation turbulents obtenus à partir d'une simulation d'écoulement.
◦ Proudman (Proudman) : ce modèle n'est disponible que pour le type de source Volume (Volume). Il calcule la puissance acoustique dans les volumes contenant les sources de bruit tels que les zones autour des pales de ventilateur, les écoulements mixtes turbulents dans les conduits, les échangeurs de chaleur, etc. La puissance acoustique est fonction de l'énergie cinétique turbulente, du taux de dissipation turbulente, de la densité et de la vitesse du son.

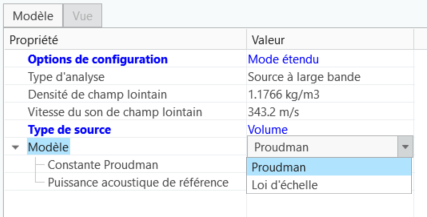

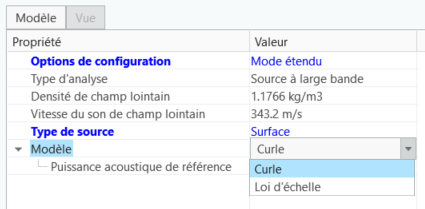

Modèle pour la source de surface  | Modèle pour la source de volume  |
Contrainte Lighthill
L'équation de Lighthill est une forme de l'équation des ondes inhomogènes qui décrit la propagation des ondes sonores dans un écoulement de fluide. La contrainte Lighthill est une mesure des sources acoustiques dans un écoulement de fluide, qui sont principalement dues à la turbulence. Elle représente la force que le fluide exerce sur le milieu environnant, qui produit des ondes sonores. Il s'agit du terme source dans l'équation de Lighthill. Ce modèle permet de visualiser les contraintes Lighthill sur le domaine de fluide, ce qui permet d'identifier les sources.
Le paramètre supplémentaire à spécifier dans le cadre de cette analyse est le suivant :
• Pression de champ lointain (Far Field Pressure) : pression dans la région éloignée de la source.
Modèle Ffowcs-Williams Hawkings (FWH)
Ce modèle calcule la propagation du son de la source vers les récepteurs. Par conséquent, il peut être utilisé pour les comparaisons avec des données expérimentales. Ce modèle n'est applicable qu'aux simulations en régime transitoire. Il peut fournir la source de limite et la source de volume.
Le paramètre supplémentaire à spécifier dans le cadre de cette analyse est : Pression de champ lointain (Far Field Pressure).
