Sous-connecteurs
Pour affecter manuellement un connecteur et un sous-connecteur
A propos des sous-connecteurs
Vous pouvez désigner un sous-assemblage en tant que connecteur et définir les pièces de ce sous-assemblage comme ses sous-connecteurs. Vous pouvez ensuite router des fils et des câbles vers le connecteur et les sous-connecteurs.
Vous devez désigner des ports d'entrée d'assemblage pour router les fils et les câbles vers le connecteur. Pour router les fils et les câbles vers les sous-connecteurs, vous devez désigner les ports d'entrée de pièce.

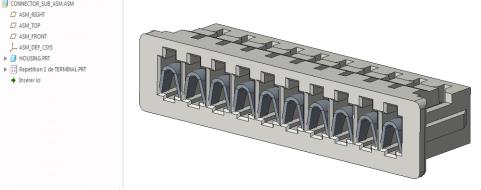

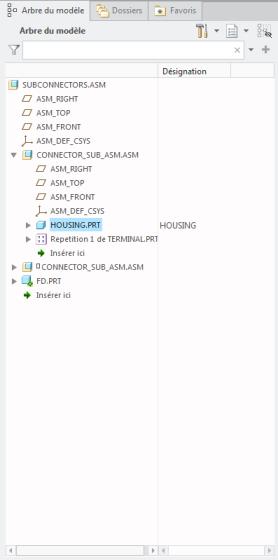

Dans cet exemple, le connecteur (CONNECTOR_SUB_ASM.ASM) ne possède pas de port d'entrée d'assemblage mais le sous-connecteur (TERMINAL.PRT) possède un port d'entrée (repère).
Vous pouvez désigner le connecteur et les sous-connecteurs manuellement ou utiliser des données logiques.
Lorsque vous utilisez des données logiques de Creo Schematics, l'assemblage de connecteur correspond à un groupe, la pièce de borne correspond à un bloc du groupe et le repère désigné correspond au port du bloc.
Vous pouvez utiliser
Données de câblage (Cabling Data)
pour désigner automatiquement les connecteurs à l'aide de données logiques.
Données de câblage (Cabling Data) pour désigner automatiquement les connecteurs à l'aide de données logiques.L'option
Paramètres (Parameters) permet d'attribuer les paramètres aux sous-connecteurs.
Paramètres (Parameters) permet d'attribuer les paramètres aux sous-connecteurs.Pour affecter un connecteur et un sous-connecteur à l'aide de données logiques
Vous pouvez également désigner et affecter un sous-connecteur lors de la désignation du connecteur parent, comme suit :
1. Cliquez sur Désignation auto (Auto Designate).
Désignation auto (Auto Designate).2. S'il existe des entrées multiples, sélectionnez manuellement l'assemblage à désigner en tant que connecteur.
3. S'il existe des entrées multiples, sélectionnez manuellement les pièces à désigner en tant que sous-connecteurs.
