關於預負載
扣件預負載模擬扣件的預負載條件 (無外部負載)，其中扣件可透過對螺栓頭或螺帽施加扭矩來擰緊。擰緊過程會將元素壓在一起並固定接頭。結構元素上的這種壓縮力稱為鎖模力或夾具負載，它會導致握把長度縮小，即擰緊後螺栓頭與螺母 (若為螺絲的話則為螺紋孔) 之間的距離。您可以使用以下這三個數量中的任何一個來定義預負載 - 套用至頭或螺母的扭矩、鎖模力或握把長度調整。

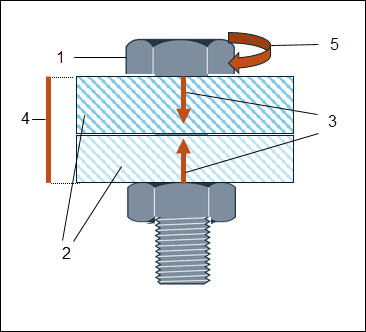

1. 螺栓頭
2. 以兩個結構元素表示的凸緣
3. 鎖模力或夾具負載
4. 握把長度
5. 施加到螺栓頭的擰緊扭矩
定義預負載
執行下列步驟來定義扣件上的預負載。
1. 從「負載」(Loads) 群組中按一下
「預負載」(Preload)。「預負載」(Preload) 對話方塊即會開啟。對話方塊的「參照」(References) 區域會顯示模型中的所有扣件。
「預負載」(Preload)。「預負載」(Preload) 對話方塊即會開啟。對話方塊的「參照」(References) 區域會顯示模型中的所有扣件。2. 從「參照」(References) 方塊中選取一或多個扣件。
3. 從「定義方法」(Define by) 清單中選取下列其中一個值，以指定施加預負載的方法：
◦ 「夾具負載」(Clamp load) - 以適當力單位指定在螺栓桿中產生的預負載值。
◦ 「握把長度調整」(Grip length adjustment) - 指定凸緣因施加預負載而壓縮的程度。選取適當的長度單位。
◦ 「扭矩」(Torque) - 指定必須施加以將螺栓擰緊至其預負載條件的扭矩值。該值必須是非零的正值。此外，請指定下列參數：
▪ 「螺栓直徑」(Bolt diameter) - 指定螺栓直徑。
▪ 「扭矩係數」(Torque coefficient) - 指定摩擦係數。這取決於螺栓與凸緣的材料內容。該值必須是小於 1 的非零正值。
4. 按一下「確定」(OK) 以建立預負載。預負載會顯示在「模型樹」中的「負載」(Loads) 節點下。
當您將預負載從一個研究複製到另一個研究時，也會將關聯扣件複製到另一個研究。當您刪除扣件時，也會刪除相關聯的預負載。
