Creo Simulation Live 中的扣件
關於扣件
您可以建立作為螺栓接頭簡化表示的理想化扣件。扣件可用於研究在主體或組件之間的負載轉移效果，並計算模型中的應力與變形。
您可以使用螺栓孔的內側曲面或螺栓孔軸在二或多個凸緣之間建立扣件。

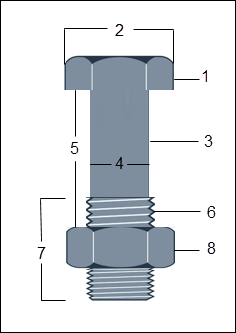

下圖顯示扣件的不同尺寸：
1. 螺栓頭
2. 螺栓頭直徑
3. 桿
4. 桿直徑
5. 握把長度
6. 螺紋
7. 螺紋長度
8. 螺帽
扣件建立指南
建立扣件時，請遵循以下指南：
• 扣件只能在實體主體上建立。
• 螺栓桿直徑必須小於螺栓孔直徑。
• 螺栓頭直徑必須大於螺栓桿直徑。
• 螺栓頭直徑必須大於螺栓孔直徑。
• 扣件材料必須僅為線性同向性材料。當使用不包括在標準扣件資料庫中的材料定義扣件時，請確保您對下列參數有有效的定義：
參數 | 單位 |
|---|---|
密度 | kg/m3 |
楊氏模數 | Pa |
普松比率 | N/A |
熱膨脹係數 | 1/C |
伸展降伏強度 | Pa |
熱導率 | W/m-K |
比熱 | kJ/kg.C |
• 如果所有連接的凸緣都有貫通孔，則會在扣件的兩端建立螺栓頭。
• 如果其中一個凸緣沒有貫通孔，則會建立只有一端有螺栓頭的螺栓，如下圖所示 (扣件的螺絲類型)：
• 如果所有凸緣都有貫通孔，但最後一個凸緣的底面不垂直於孔軸線，則會建立扣件時僅有一個螺栓頭，如下圖所示：
如果只有兩個凸緣，且較低的凸緣具有彎曲的終止曲面，則無法建立扣件。
• 建立扣件時，扣件的軸必須垂直於凸緣。
• 扣件必須有連接的凸緣才能正常運作。您必須至少選取兩個凸緣才能建立扣件。
• 欲在彼此相距一段距離但具有同軸孔的凸緣之間建立扣件 (如下圖所示)，請選取「透過分離的同軸孔建立扣件」(Create fastener through the separated coaxial holes) 核取方塊：
• 所選參照的終止凸緣必須有平曲面。如果終止凸緣具有如下圖所示的彎曲曲面，則無法建立扣件。
• 所選參照的終止凸緣必須有圓邊。不允許如下圖所示的直邊，且將不會建立扣件。
• 選取用於扣件定義的參照必須是完整圓柱體。在以下範例中，螺栓孔為部份圓柱體 - 因此無法建立扣件。
如果上方與下方凸緣之間存在插入幾何，會建立扣件，但您會收到警告，且在解讀研究結果時必須考慮到這一點。
具有變更尺寸的扣件
當建立穿過具有不同尺寸之多個參照的扣件時，扣件的建立可能會因下列原因而失敗：
• 螺栓桿直徑大於螺栓孔直徑 - 這樣會防止螺栓進入到孔中。
• 螺栓頭直徑小於螺栓桿直徑 - 這會導致螺栓頭穿過孔，而無法固定扣件。
• 螺栓頭直徑小於螺栓孔直徑 - 螺栓頭無法正確固定扣件。
• 所選參照找不到連接的凸緣 - 若要正確定義，扣件需要至少兩個接觸的凸緣。
• 所選參照找不到分離的同軸孔 - 如果您選取「透過分離的同軸孔建立扣件。」(Create fastener through the separated coaxial holes。) 核取方塊，但所選螺栓孔並非同軸，則無法建立扣件。
• 參照的軸與凸緣不垂直。
• 所選參照找不到具有平曲面的終止凸緣。
• 所選參照找不到具有圓邊的終止凸緣
