模組參數
此部份說明聲模組的設定。
按一下「物理模組」(Physics Module) 下的「聲」(Acoustic)。要在「內容」(Properties) 面板中指定的聲參數如下所示：
• 「分析類型」(Analysis type) - Creo Flow Analysis 中有三種聲模型分析類型。它們是寬頻帶聲源、萊特希爾應力與 Ffwocs Williams Hawkings 模型，如下圖所示。

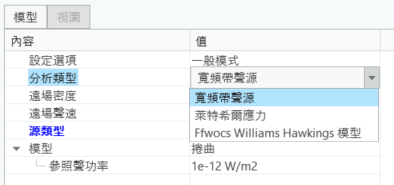

圖 2. 聲分析的類型
• 「遠場密度」(Far Field Density) -「遠場密度」(Far Field Density) 是遠離來源之區域中的流體密度。
• 「遠場聲速」(Far Field Sound Speed) -「遠場聲速」(Far Field Sound Speed) 是遠離來源之區域中的聲速。
寬頻帶聲源
它旨在對聲源而不是傳播至接收器 (例如麥克風或耳) 的聲音進行建模。寬頻帶噪音假設為擁有連續頻譜，且其聲功率分佈在幾個不同的頻率上。這些模型可以預測因效應 (例如亂流邊界圖層流動或亂流混合) 而導致的噪音來源強度。寬頻帶噪音來源模型適用於穩態與瞬態模擬。
適用於寬頻帶聲源模型的其他選項為：
• 「源類型」(Source Type) -「源類型」(Source Type) 可以是「曲面」(Surface) 或「體積塊」(Volume)，如下圖所示。

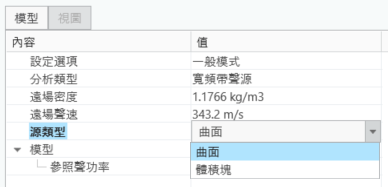

圖 3. 源類型
◦ 「曲面」(Surface) - 此選項可讓使用者選取曲面邊界作為來源。
◦ 「體積塊」(Volume) - 此選項可讓使用者選取體積塊作為來源。
• 模型
- 模型取決於所選來源的類型。「模型」(Model) 下拉清單下的可用選項為：
◦ 「捲曲」(Curle) - 此模型僅適用於「曲面」(Surface) 源類型。這是由亂流剪切圖層產生之噪音的寬頻帶聲源模型。此模型會計算曲面聲功率，且取決於流動與亂流模組中的求解器變數。
◦ 「縮放法則」(Scaling Law) - 此模型會與「曲面」(Surface) 和「體積塊」(Volume) 源類型搭配使用。此模型會使用來源分佈來逼近由流動中的亂流波動產生的聲功率。這些來源會根據從流動模擬中取得的亂流動能與消散場計算。
◦ 「普勞德曼」(Proudman) - 此模型僅適用於「體積塊」(Volume) 源類型。它會計算包含噪音來源之體積塊中的聲功率；例如風扇葉片周圍的區域、管路中的亂流混合流動、熱交換器等。聲功率是亂流動能、亂流消散率、密度與聲速的函數。

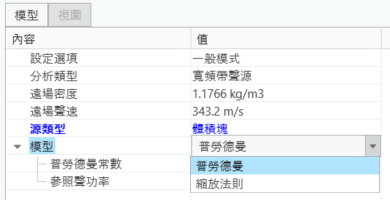

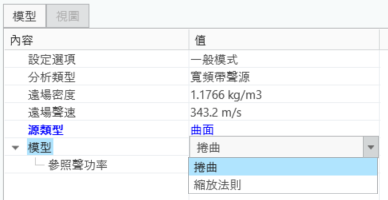

曲面來源的模型  | 體積塊來源的模型  |
萊特希爾應力
萊特希爾方程式是描述流體流動中聲波傳播之非均相波動方程式的一種形式。萊特希爾應力是對主要由亂流所致之流體流動中聲源的一種量測。它表示流體施加在周圍介質上的力，其可產生聲波，且為萊特希爾方程式中的源項。呈現的模型可以檢視流體域上的萊特希爾應力，進而能夠識別來源。
要在此分析下指定的其他參數為：
• 「遠場壓力」(Far Field Pressure) - 這是遠離來源之區域中的壓力。
Ffowcs-Williams Hawkings (FWH) 模型
此模型會計算從來源到接收器的聲音傳播。因此，可將此模型用於與實驗資料進行比較。此模型僅適用於瞬態模擬。它可選擇提供邊界與體積塊來源。
要在此分析下指定的其他參數為：「遠場壓力」(Far Field Pressure)。
