檢視 Creo Ansys Simulation 結果中的橫截面
您可以沿模型的任何橫截面建立及檢視裁剪的輪廓繪圖結果。
欲在使用中結果上建立橫截面，請執行下列步驟：
1. 從「模型樹」中，選取結果。在
上按一下滑鼠右鍵以啟動結果。
上按一下滑鼠右鍵以啟動結果。2. 按一下「截面」(Section) 可開啟「截面」(Section) 標籤。
3. 選取您要沿其檢視結果截面的參照。
4. 移動 3D 拖曳器，以動態檢視沿參照截面裁剪的結果

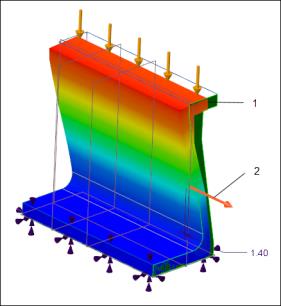

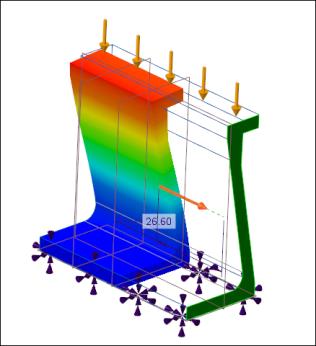

 1. 橫截面的參照平面 2. 3D 拖曳器 |  沿參照方向拉出拖曳器，以檢視裁剪結果 |
5. 按一下
「確定」(OK) 以儲存橫截面結果。橫截面結果會儲存至「模型樹」，以便您從中檢視、編輯或刪除結果。
「確定」(OK) 以儲存橫截面結果。橫截面結果會儲存至「模型樹」，以便您從中檢視、編輯或刪除結果。欲沿之前建立的模型橫截面檢視結果，請從「模型樹」中選取橫截面。在 上按一下滑鼠右鍵以啟動結果。

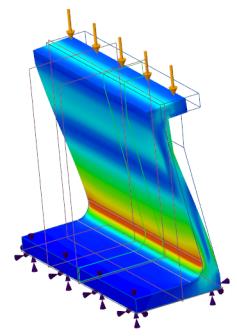

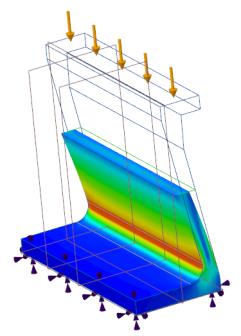

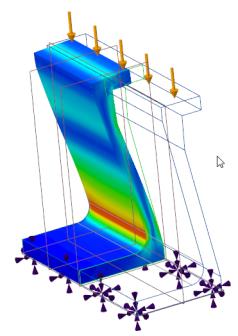

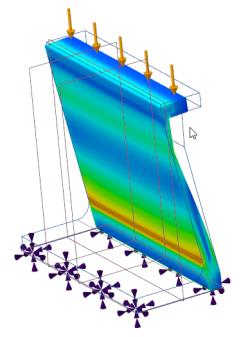

上按一下滑鼠右鍵以啟動結果。已選取無截面的完整結果  | 已選取沿 X 方向的橫截面結果  | 已選取沿 Y 方向的橫截面結果  | 已選取沿 Z 方向的橫截面結果  |
按一下圖例上
可在結果中隱藏或顯示模型的線框視圖。
可在結果中隱藏或顯示模型的線框視圖。 |  |

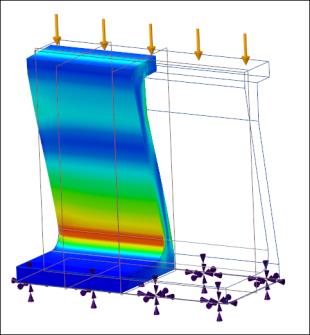

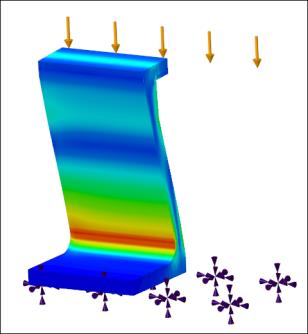

沿 Z 軸的橫截面，且顯示模型線框。 | 沿 Z 軸的橫截面，且隱藏模型線框。 |
