檢視整體結果
檢視整體結果
會針對執行的每個研究計算整體結果。當研究執行完成時，整體結果可用，且可使用下列其中一種方法在圖形視窗中予以檢視：
• 按一下 > ，在圖形視窗中顯示模型上的結果。
• 從模擬樹中，選取 > 。以滑鼠右鍵按一下
可啟動結果。結果會顯示在圖形視窗中的模型上。
可啟動結果。結果會顯示在圖形視窗中的模型上。從結果圖例中選取要檢視的整體結果數量。
結果迷你工具列
整體結果會與包含下列指令的迷你工具列一起顯示：
•
- 用作可在圖形視窗中任何位置拖曳及重新定位迷你工具列的操作框。
- 用作可在圖形視窗中任何位置拖曳及重新定位迷你工具列的操作框。•

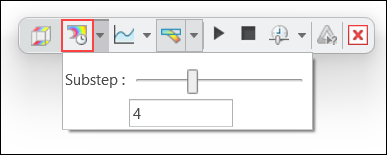

- 開啟「子步驟結果」(Substep Results) 控制項。移動滑塊可檢視不同子步驟的結果。或者，鍵入您要檢視其結果的子步驟。
- 開啟「子步驟結果」(Substep Results) 控制項。移動滑塊可檢視不同子步驟的結果。或者，鍵入您要檢視其結果的子步驟。

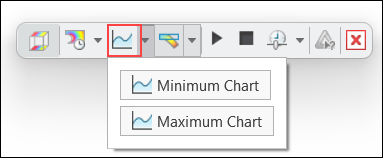

• 按一下
「最小值圖表」(Minimum Chart) 與 「最大值圖表」(Maximum Chart) 可檢視不同子步驟之結果數量的最小值與最大值圖表。
「最小值圖表」(Minimum Chart) 與 「最大值圖表」(Maximum Chart) 可檢視不同子步驟之結果數量的最小值與最大值圖表。

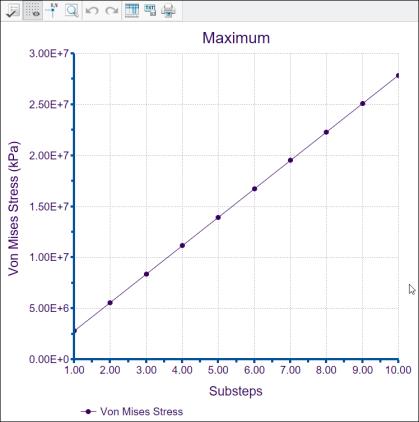

下圖顯示了 10 個不同子步驟的 Von Mises 應力的最大值。
•
- 在顯示變形或未變形結果之間切換。依預設，會顯示變形結果。
- 在顯示變形或未變形結果之間切換。依預設，會顯示變形結果。下圖展示了以不同值縮放的未變形結果與變形結果的外觀。
模型 | 未變形結果 | 自動縮放 = 1 時的變形結果 | 自動縮放 = 5 時的變形結果 |
|---|---|---|---|
 |  |  |  |
按一下 旁邊的箭頭，可針對變形結果使用下列其他選項：
旁邊的箭頭，可針對變形結果使用下列其他選項：◦ 「自動縮放」(Autoscale) - 預設選項。從鄰接清單中選取固定值，作為變形結果的縮放係數。
◦ 「變形比例」(Deformation Scale) - 指定一個正實數作為變形結果的縮放係數，其中，值為 1 表示無縮放，即實際值。
• 下列選項可控制動畫結果的顯示：
◦
「開始」(Start) - 啟動變形結果的動畫。
「開始」(Start) - 啟動變形結果的動畫。◦
「暫停」(Pause) - 暫停變形結果的動畫。
「暫停」(Pause) - 暫停變形結果的動畫。◦
「停止」(Stop) - 停止變形結果的動畫。
「停止」(Stop) - 停止變形結果的動畫。◦
「速度」(Speed) - 變更動畫的速度。
「速度」(Speed) - 變更動畫的速度。
- 建立•
- 停止顯示結果。
- 停止顯示結果。
