欲建立 HSM 過切加工序列
定義 3 軸過切加工序列以從過切區域移除材料。
請確保使用中操作參照「銑削」或「銑削/車削」工作中心。
*
僅當同時具備 Complete Machining 授權以及以 ModuleWorks 為基礎的模具加工授權時，才可使用銑削/車削工作中心的「HSM 過切加工」(HSM Undercut Machining) 指令。
1. 按一下「高速銑削」(High Speed Milling) 群組中的「銑削」(Mill) > 「HSM 過切加工」(HSM Undercut Machining)。「HSM 過切加工」(HSM Undercut Machining) 標籤即會開啟。
2. 按一下 「刀具管理員」(Tool Manager)，或從「刀具」(Tool) 清單中選取 「編輯刀具」(Edit Tools) 來開啟「刀具設定」(Tools Setup) 對話方塊，並新增切削刀具或變更刀具參數。刀具清單僅包括對於步驟有效的刀具。
*
欲針對目前步驟與機床上使用中的頭顯示工具，請將 INCLUDE_ALL_TOOLS_IN_LIST 選項設定為「是」(YES)。
此序列支援的工具如下：
◦ 側銑削 (預設)
◦ 鍵槽銑刀
或者，在圖形視窗中按一下滑鼠右鍵，然後選取「刀具」(Tools)。
3. 欲在圖形視窗中預覽切削刀具及其定向，請按一下「刀具」(Tool) 清單旁的 「刀具預覽」(Tool Preview)。
*
選取刀具後，「刀具預覽」(Tool Preview) 按鈕會變為可用。
或者，在圖形視窗中按一下滑鼠右鍵，再選取捷徑功能表上的「刀具預覽」(Tool Preview) 選項。當您選取刀具後，「刀具預覽」(Tool Preview) 選項會顯示在圖形視窗的捷徑功能表上。
欲退出刀具預覽，請以滑鼠右鍵按一下圖形視窗，並從捷徑功能表中選取「取消刀具預覽」(Cancel tool preview)，或再按一下 「刀具預覽」(Tool Preview)。
4. 欲變更定義步長定向的座標系，請按一下與 鄰接的收集器並選取座標系。如果作業座標系與步長座標系不同，針對下列指令在收集器上按一下滑鼠右鍵：
◦ 預設 (Default) - 以預設參照取代所選座標系。預設為從上一個步驟或從作業中複製的定向。
◦ 「資訊」(Information) - 顯示所選座標系的資訊。
如果您的工作中心設定有兩個主軸，請從清單中選擇「主軸」(Main Spindle) 或「子主軸」(Sub Spindle)，並為主軸與子主軸各選取一個座標系。
*
當您同時具備 Complete Machining 授權以及以 ModuleWorks 為基礎的模具加工授權時，即可使用子主軸。當您為 NC 序列指定座標系之後，它會一直保持生效，直到您予以變更為止。
或者，在圖形視窗中按一下滑鼠右鍵，再選取捷徑功能表上的「定向」(Orientation)。
5. 在下列標籤中定義選項：
◦ 參照
◦ 參數
◦ 間隙
◦ 過切
◦ 連結
◦ 選項
◦ 流程
◦ 內容
6. 按一下 來另外開啟一個「CL 資料」(CL Data) 視窗。
7. 按一下 來在圖形視窗中動態預覽刀具路徑。
8. 定義強制步驟元素後，選取刀具路徑驗證指令：
◦ 欲播放刀具路徑，請按一下 旁邊的箭頭，然後選取 。
◦ 欲重新計算刀具路徑，請按一下 旁邊的箭頭，然後選取 。
◦ 欲對參照零件的曲面執行過切檢查，請按一下 旁邊的箭頭，然後選取 。
◦ 欲檢視刀具切削工件時的材料移除模擬，請按一下 旁邊的箭頭，然後選取 。包含整合式模擬環境的「材料移除」(Material Removal) 標籤即會開啟。
9. 選取以下其中一個選項來完成序列：
◦ 按一下 儲存變更。
◦ 按一下 來暫停流程，然後使用其中一個非同步刀具或按一下 繼續。
◦ 按一下 取消變更。
「參照」(Reference) 標籤
選取加工參照並選擇性定義內含迴圈。
定義下列選項：
• 「參照模型」(Reference model) - 選取由單一主體或多個主體構成的參照零件，或選取用於過切加工的參照零件主體。
或者，以滑鼠右鍵按一下圖形視窗，然後從捷徑功能表中選取「參照模型」(Reference Model)。
• 「內含迴圈」(Containment Loops) - 選取收集器中的個別封閉迴圈，或按一下「詳細資訊」(Details) 並選取迴圈鏈。會加工迴圈內部的區域。或者，以滑鼠右鍵按一下圖形視窗，然後從捷徑功能表中選取「內含迴圈」(Containment Loops)。
按一下 ，反向內含區域以用於反轉加工側。 僅適用於 3D 內含迴圈。
「參數」(Parameters) 標籤
指定所需的製造參數。您也可以按一下 來從較早步驟中複製參數，或是按一下 來編輯「過切加工」序列特有的參數。在預設情況下，所選刀具的必要參數是由您可經由「關係」(Relations) 對話方塊進行修改的關係所定義。
或者，在圖形視窗中按一下滑鼠右鍵，再選取捷徑功能表上的「參數」(Parameters)。
如需有關過切加工序列特有參數的詳細資訊，請參閱過切加工序列參數。
「間隙」(Clearance) 標籤
選擇性定義撤刀及刀具路徑上的起點與終點。
• 「撤刀」(Retract) - 指定下列選項：
◦ 「類型」(Type) (預設類型為「平面」(Plane))
◦ 參照
◦ 值
• 「起點與終點」(Start and End Points) - 指定刀具路徑的「起點」(Start point) 與「終點」(End point)。
或者，以滑鼠右鍵按一下圖形視窗，然後從捷徑功能表中選取「起點」(Start Point) 與「終點」(End Point)，來選取刀具路徑的起點與終點。
「過切」(Undercut) 標籤
選取下列選項：
• 「僅加工過切」(Machine only undercuts) - 選取此核取方塊可僅加工過切區域。依預設此核取方塊處於選定狀態。
如果清除此核取方塊，則會加工參照零件中的所有可見與不可見曲面。
• 「連接分段的刀具路徑」(Connect segmented toolpath) - 選取此核取方塊可連結所有分段的刀具路徑移動。

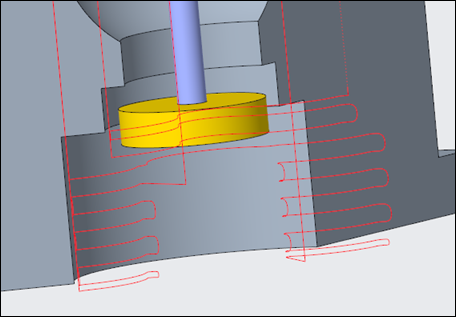

例如，當清除「連接分段的刀具路徑」(Connect segmented toolpath) 核取方塊時：

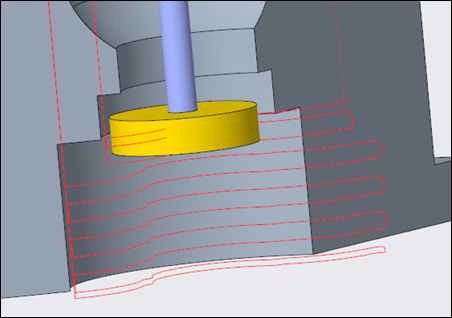

例如，當選取「連接分段的刀具路徑」(Connect segmented toolpath) 核取方塊時：
*
清除「連接分段的刀具路徑」(Connect segmented toolpath) 核取方塊可防止過切加工期間的空氣切割。
• 「過切徑向間隙」(Undercut radial clearance) - 輸入加工過切區域時刀具安全進刀和撤刀的徑向間隙。
例如，「過切徑向間隙」(Undercut radial clearance) 值設定為 0 時：
例如，「過切徑向間隙」(Undercut radial clearance) 值設定為大於 0 時：
• 「自適應步距深度」(Adaptive step depth) - 選取此核取方塊可在過切加工期間建立自適應步距深度切片。在淺區會產生額外刀具路徑切片。選取此核取方塊後，下列參數會變為可用：
◦ 「最小步長深度」(Minimum step depth) - 確定在指定加工方向，兩個鄰接路徑間的最小距離。
◦ 「最大跨度」(Maximum step over) - 定義在 XY 平面內量測之兩個鄰接切削間的最大距離。
當 XY 平面中兩個連續恆定步長深度切片之間的距離大於最大跨度值時，會新增自適應切片。會持續新增這些切片，直到最大跨度切片變得與下一個共軛切片相似或相等為止。
在下列情況下，不會產生自適應切片：
◦ 「最小步長深度」(Minimum step depth) 值大於恆定步長深度值的一半。例如，如果「最小步長深度」(Minimum step depth) 值為 2.0 MM，而「步長深度」值為 1.0 MM，則不會產生自適應切片。
◦ 「最大跨度」(Maximum step over) 值大於在 XY 平面中量測之兩個連續恆定深度切片間的距離。

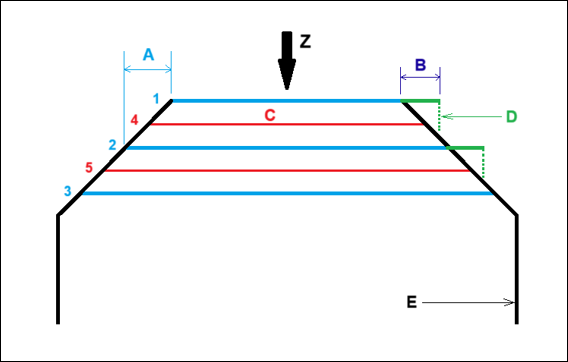

下圖說明了自適應切片在淺區中的新增方式：
1. 恆定步長深度切片
2. 恆定步長深度切片
3. 恆定步長深度切片
4. 自適應步長深度切片
5. 自適應步長深度切片
A - XY 平面中兩個連續恆定步長深度切片間的距離
B - XY 平面中的最大跨度
C - 自適應步長深度切片
D - 最大跨度切片在 Z 方向的投影
E - 過切曲面面積
情況 1：當 XY 平面中的「最大跨度」(Maximum step over) 值 (B) 小於兩個連續恆定步長深度切片之間的距離 (A) 時，會在兩個連續恆定步長深度切片的中間新增自適應深度切片。
情況 2：當 XY 平面中的「最大跨度」(Maximum step over) 值 (B) 大於兩個連續恆定步長深度切片之間的距離 (A) 時，不會產生自適應深度切片。
情況 3：當 XY 平面中的「最大跨度」(Maximum step over) 值 (B) 等於兩個連續恆定步長深度切片之間的距離 (A) 時，不會產生自適應深度切片。
情況 4：當 XY 平面中的「最大跨度」(Maximum step over) 值 (B) 小於兩個連續恆定步長深度切片之間的距離 (A)，且「最小步長深度」(Minimum step depth) 值大於「步長深度」值的一半時，不會產生自適應深度切片。
*
如果您選取「自適應步長深度」(Adaptive step depth) 核取方塊，將不會完全加工過切區域中的平坦曲面。
欲加工平坦過切曲面，請使用下列其中一種方式：
• 設定更精細的公差值。
• 清除「自適應步長深度」(Adaptive step depth) 核取方塊。
• 如果您要只加工平坦過切曲面，請指定較大的步長深度值。
「連結」(Link) 標籤
定義導引和連結類型
• 「導引」(Lead) - 指定下列選項：
◦ 「導入和導出」(Lead-in and Lead-out) - 選取與加工曲面之間的入刀與退刀運動。

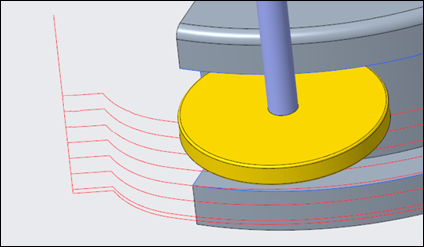

▪ 「無」(None) - 刀具在沒有任何導入和導出運動的情況下進入或退出。

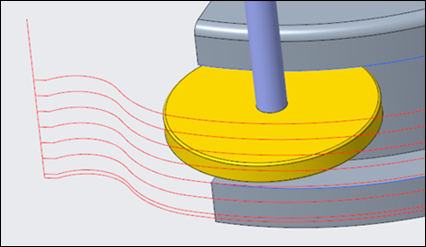

▪ 「相切弧」(Tangential arc) (預設) - 在導入和導出時，刀具會針對陡區和淺區分別採取水平圓弧與垂直圓弧處理。
▪ 「水平相切弧」(Horizontal tangential arc) - 在導入和導出時，刀具會針對所有區域採取水平圓弧處理。
◦ 「導引半徑」(Lead radius) - 以刀具直徑的百分比 (預設) 或絕對值輸入刀具路徑入刀與退刀的圓弧半徑。預設值為 25%。
• 「連結」(Links) - 使用下列選項定義鄰接切片之間的連接對類型：
◦ 「小連結」(Small links) - 選取下列選項之一：

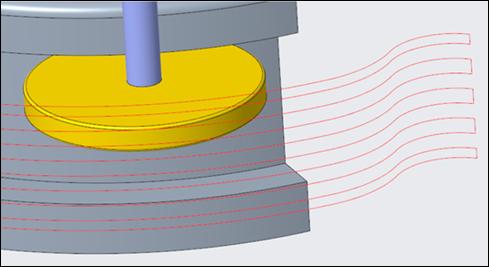

▪ 「直接」(Direct) - 在切片之間建立直線的最短連接對，而無需任何撤刀運動。

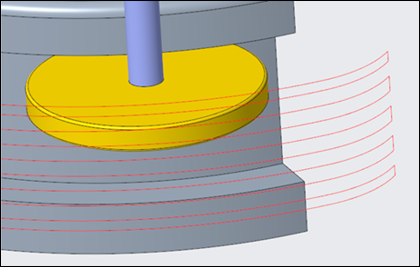

▪ 「沿曲面」(Follow Surface) - 在切片之間建立跟隨現有幾何的連接對，而無需任何撤刀運動。

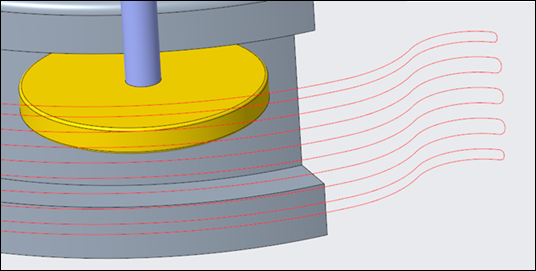

▪ 「混合雲規線」(Blend Spline) (預設) - 在切片之間建立相切圓弧連接對。

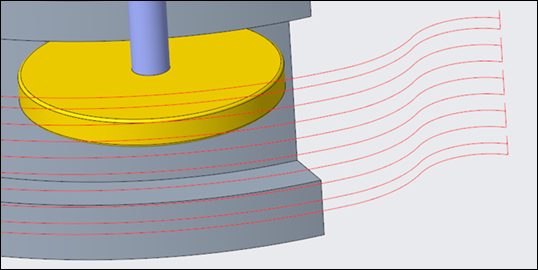

▪ 「撤刀至安全距離」(Retract to Clear Distance) - 在切片之間建立直線連接對。刀具會撤刀至指定安全距離。

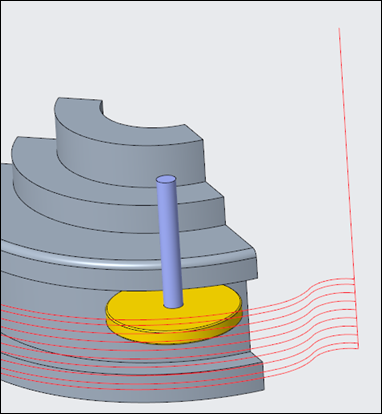

▪ 「撤刀至撤刀面」(Retract to Retract Plane) - 在切片之間建立直線連接對。刀具會在連接切片時撤刀到撤刀面。
*
如果所選連結類型不符合安全條件，則會使用下一個安全連結類型。
◦ 「小連結臨界值」(Small link threshold) - 以步長深度百分比 (預設) 或絕對值的形式輸入「小連結」參數的臨界值。小於該臨界值的連結會被視為小連結。預設臨界值為 110%。
「選項」(Options) 標籤
開啟要作為切削刀具轉接器使用的零件或組件。或者，按一下 從其他步驟中複製切削刀具轉接器。
「刀具運動」(Tool Motions) 標籤
欲建立「轉至點」刀具運動，請選取「轉至點」(Goto Point)。如需詳細資訊，請參閱建立轉至點刀具運動。
欲沿刀具路徑插入 CL 指令，請選取「CL 指令」(CL Command)。如需詳細資訊，請參閱為刀具運動插入 CL 指令。
*
「刀具運動」(Tool Motions) 標籤僅在定義加工參照時可見。
「流程」(Process) 標籤
針對加工步驟使用下列任意選項：
• 計算的時間 (Calculated Time) - 按一下 來自動計算步驟的加工時間。「計算的時間」(Calculated Time) 方塊會顯示時間。
• 實際時間 (Actual Time) - 指定加工時間。
「內容」(Properties) 標籤
指定步驟的名稱或註解。
• 名稱 (Name) - 顯示步驟的名稱。可以鍵入其他名稱。
• 註解 (Comments) - 在文字方塊中鍵入與步驟相關聯的註解，或者使用下列選項：
◦ - 讀入包含步驟註解的現有文字檔案，並取代任何目前的步驟註解。
◦ - 在游標位置插入步驟註解的現有文字檔案內容。保留任何目前的步驟註解
◦ - 在文字檔案中儲存目前的步驟註解。
◦ - 接受目前的步驟註解。
