Soporte para recortar o extender los movimientos de retracción a un plano definido por el usuario
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario:
1. En Mecanizado, pulse en una de las siguientes opciones:
◦ Fresado (Mill) > Desbaste de volumen (Volume Rough)
◦ Fresado (Mill) > Perfilado (Profile Milling)
◦ Fresado (Mill) > Cara (Face)
◦ Fresado (Mill) > Trayectoria (Trajectory)
Para el taladrado, pulse en Fresado (Mill) y, a continuación, seleccione un comando de tipo de taladrado del grupo Ciclos de taladrado (Holemaking Cycles).
2. Seleccione la ficha Holgura (Clearance).
Vídeos
Ver el vídeo en Learning Connector.
Descripción

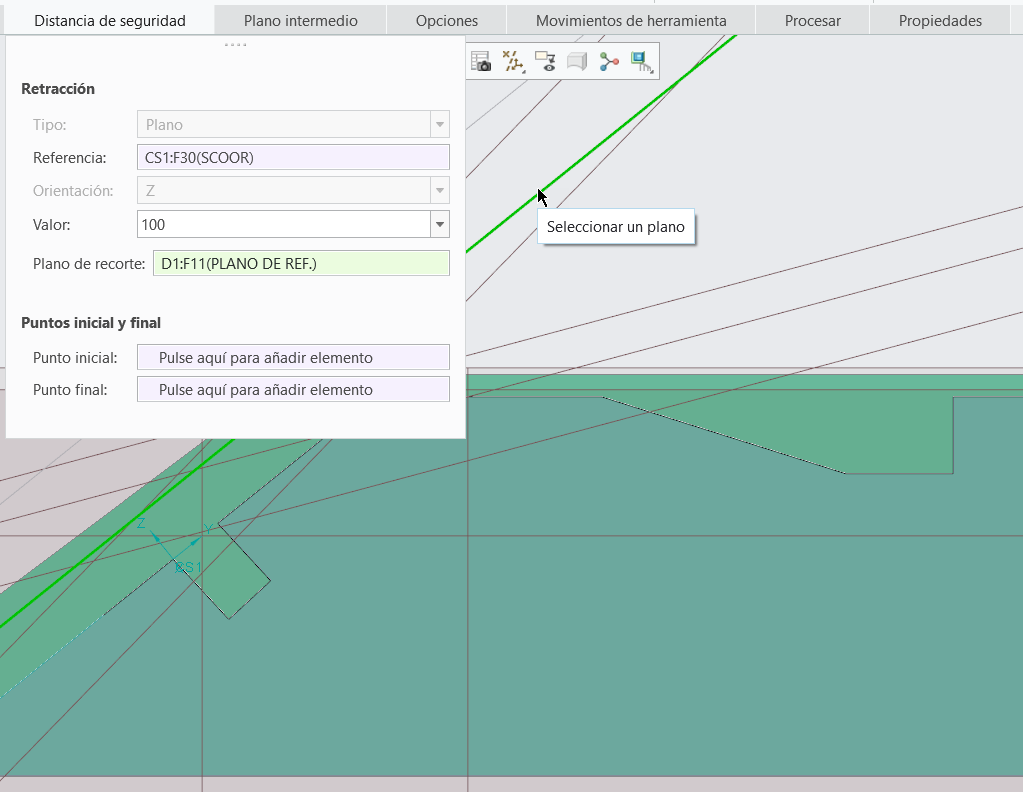

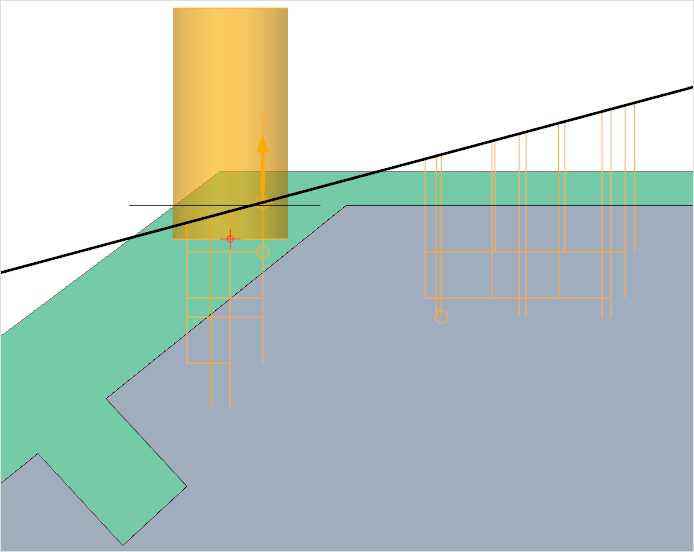

Utilice la nueva opción Plano de recorte (Trim Plane) para recortar o extender el movimiento de retracción a un plano de referencia definido por el usuario. Esta opción se puede aplicar a las siguientes secuencias CN de fresado de 3 ejes:
• Desbaste por planos
• Perfilado
• Planeado
• Fresado por trayectoria
• Taladrado en modo Fresado
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Opciones de retracción más flexibles para el fresado
• Mayor productividad con menos tiempo invertido en retracciones
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
No se conocen limitaciones.
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
