Soporte de cargas de aplastamiento en el diseño generativo
Creo Parametric 11.0.0.0

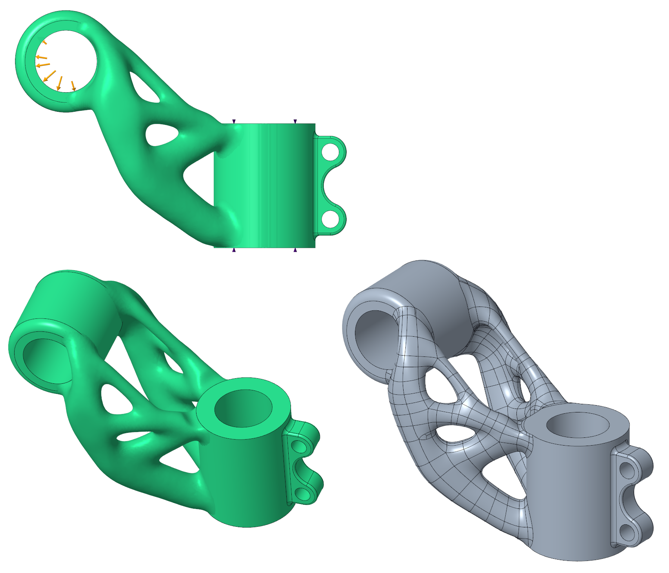

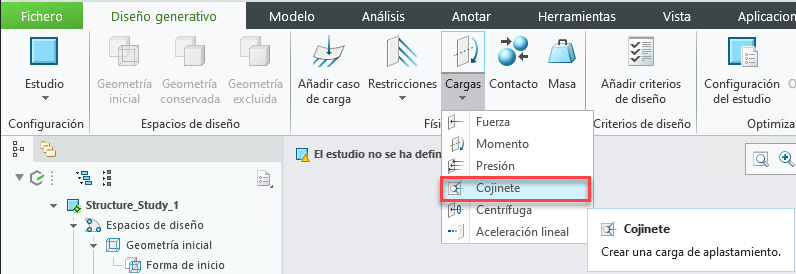

Ubicación en la interfaz de usuario:

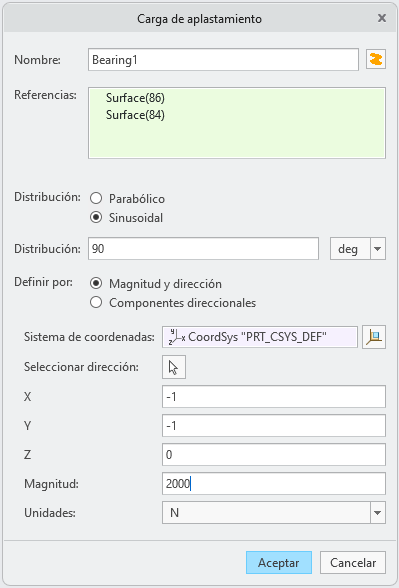

• En la aplicación de diseño generativo, pulse en > . Se abre el cuadro de diálogo Carga de aplastamiento (Bearing Load).
Vídeos
Descripción
En el diseño generativo, ahora se puede definir una carga de fuerza de aplastamiento total en superficies cilíndricas.
• La distribución de fuerzas se puede definir como una función parabólica o sinusoidal. La distribución de fuerzas por defecto es parabólica.
• Se puede definir el ángulo de dispersión que define el ángulo desde el vector de dirección de la carga sobre el que la carga se debe distribuir en cada lado. El ángulo de dispersión por defecto es de 90 grados.
• Se puede seleccionar Magnitud y dirección (Magnitude and direction) o Componentes direccionales (Directional components) para definir la magnitud y la dirección de la carga.
Una vez definida, la carga de aplastamiento se muestra en el árbol del modelo bajo la sección de cargas del conjunto de cargas dado.
Anteriormente, no se podían capturar las condiciones de carga adecuadas necesarias para la optimización cuando se requerían cargas de aplastamiento. Era necesario definir condiciones de carga estándar que no capturaran la intención de diseño o restringieran en exceso el modelo para tener en cuenta las condiciones de carga de aplastamiento.
Beneficios
Con esta mejora, ahora se pueden definir las condiciones de carga para la optimización con mayor precisión, capturando la intención de diseño.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
