Pilas de zonas
Creo Parametric 11.0.0.0
Ubicación en la interfaz de usuario: en el entorno de diseño compuesto, pulse en >
Pilas de zonas (Zone Stacks).

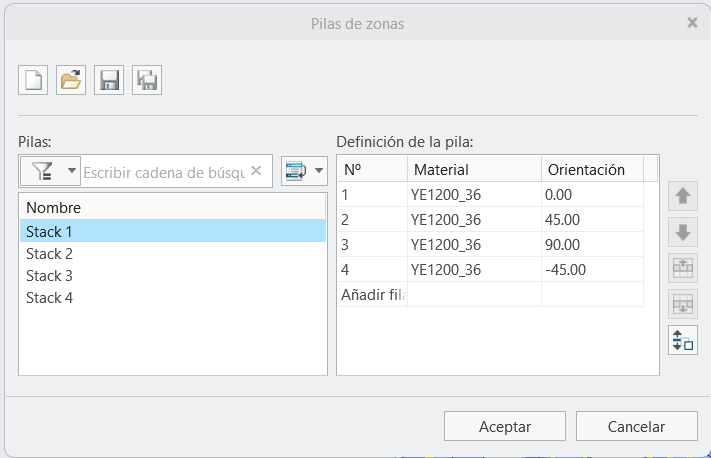

Pilas de zonas (Zone Stacks).
Descripción
Ahora se pueden definir las recetas de laminado local mediante la herramienta Pilas de zonas (Zone Stacks).
Se puede utilizar una pila de zona para definir una pila de combinaciones de material y ángulo de orientación. Después de definir el contenido de la pila, se puede duplicar o convertir en simétrico. A continuación, se puede utilizar la pila de zonas de la herramienta Capas de material desde zonas (Plies from Zones) para crear de forma automática capas de material y núcleos basados en zona en la región especificada por una zona de laminado. Las pilas de zonas se guardan con el modelo de material compuesto. Además, se pueden guardar por separado para volver a usarlas.
Se puede especificar la ruta completa al directorio por defecto de la biblioteca de ficheros de pila de una de las siguientes maneras:
• Pulse en > . En el cuadro de diálogo Opciones de Creo Parametric (Creo Parametric Options) pulse en > . Especifique los valores en Capas de material desde zonas (Plies from Zones).
• Defina la opción de configuración composite_stacks_dir.
Beneficios
Capacidad para definir un diseño conceptual compuesto descendente utilizando zonas y pilas de zonas.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Nueva opción de configuración: • composite_stacks_dir <empty>* |
