Creo Parametric 11.0.0.0

Local da interface do usuário: Clique em Aplicativos > Design generativo.

Agora, o design generativo preserva a simetria planar durante a reconstrução de resultados otimizados.

Quando uma restrição de geometria planar é definida para otimização, um plano é usado durante a reconstrução para espelhar a geometria de estilo livre. A geometria preservada usada na operação de otimização também é simétrica na referência planar.

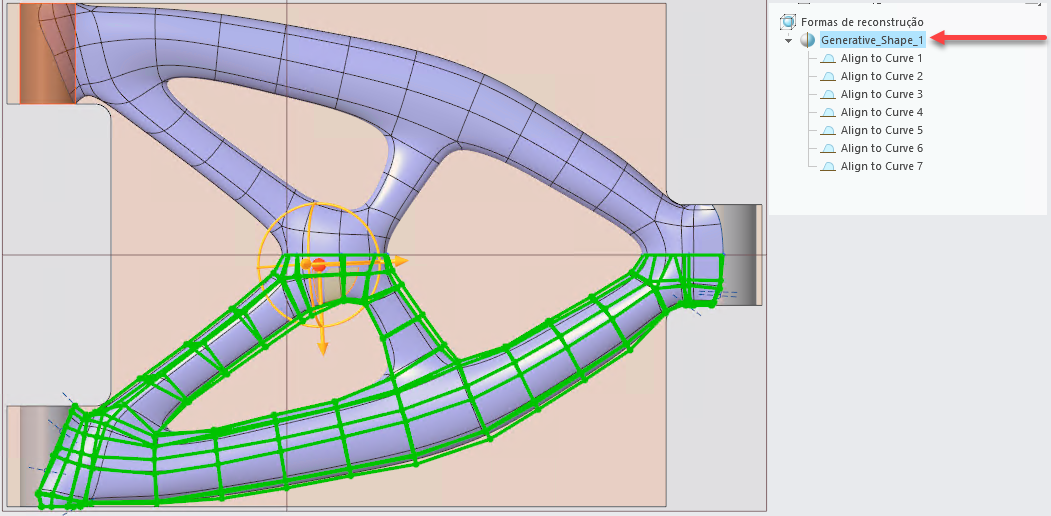

O elemento de estilo livre é exibido como padronizado na árvore de modelo. Quando editado, sua forma é exibida como espelhada na árvore de estilo livre. Modificar a malha de controle atualiza automaticamente a referência espelhada.

Antes, o modelo de reconstrução não preservava a restrição de geometria simétrica usada no setup de otimização. Isto resultava na geometria de reconstrução definida com superfícies de subdivisão criadas no estilo livre, ou seja, ela não era exatamente simétrica no plano simétrico. Além disso, era necessário editar as entidades de estilo livre em ambos os lados do plano simétrico para manter a simetria.

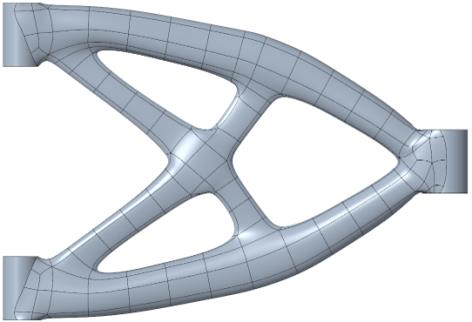

O gráfico a seguir exibe o modelo de reconstrução no Creo 10.0:

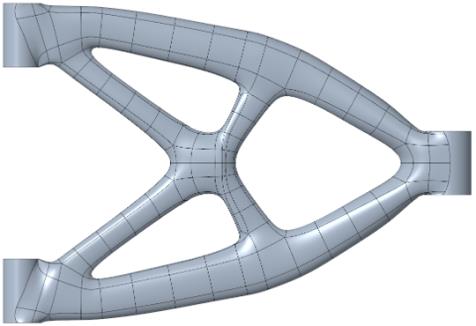

O gráfico a seguir exibe o modelo de reconstrução no Creo 11.0:

Esse aprimoramento ajuda a executar uma operação de reconstrução com êxito, alcançando a qualidade adequada da forma de reconstrução. Ele melhora os resultados da edição da forma de estilo livre, preservando a simetria e mantendo o objetivo de design durante a reconstrução.
