Suporte para cargas distribuídas no mancal no design generativo
Creo Parametric 11.0.0.0
Local da interface do usuário:

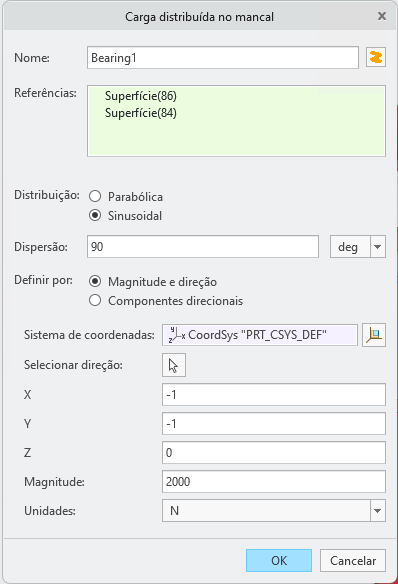

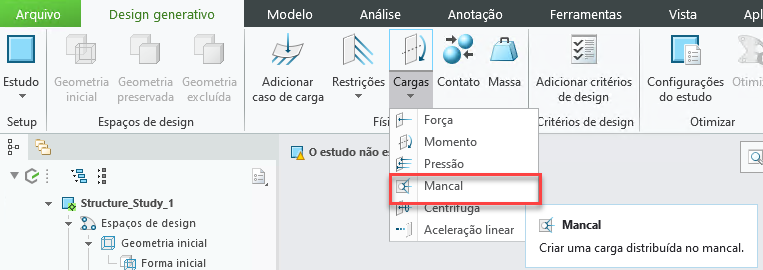

• No aplicativo de design generativo, clique em > . A caixa de diálogo Carga distribuída no mancal será aberta.
Vídeos
Descrição
No design generativo, agora, é possível definir uma carga de força total distribuída no mancal em superfícies cilíndricas.
• É possível definir a distribuição de força como uma função parabólica ou como uma função sinusoidal. A distribuição de força default é parabólica.
• É possível definir o ângulo de dispersão que define o ângulo a partir do vetor de direção da carga no qual a carga precisa ser distribuída em cada lado. O ângulo de dispersão default é 90 graus.
• É possível selecionar Magnitude e direção ou Componentes direcionais para definir a magnitude e a direção da carga.

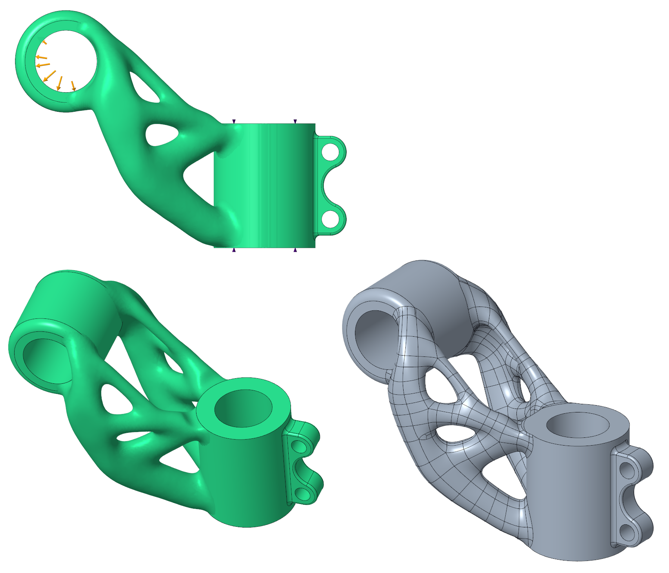

Após definida, a carga distribuída no mancal é listada na árvore de modelo, na seção de cargas no conjunto de cargas especificado.
Antes, não era possível capturar as condições adequadas de carregamento necessárias para a otimização quando as cargas distribuídas no mancal eram requeridas. Era necessário definir condições de carregamento padrão que não capturavam o objetivo de design ou super-restringiam o modelo para levar em conta as condições do mancal.
Vantagens
Com esse aprimoramento, agora, é possível definir as condições de carregamento para a otimização com mais precisão, capturando o objetivo de design.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
