Pilhas de zonas
Creo Parametric 11.0.0.0
Local da interface do usuário: No ambiente de design composto, clique em >
Pilhas de zona.
Pilhas de zona.
Descrição

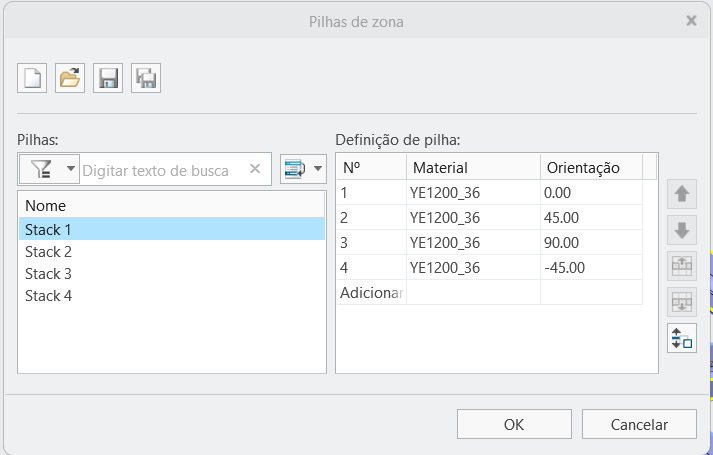

Agora, é possível definir as receitas de laminado locais usando a ferramenta Pilhas de zona.
É possível usar uma pilha de zonas para definir uma pilha de combinações de material e ângulo de orientação. Depois de definir o conteúdo da pilha, é possível duplicá-lo ou torná-lo simétrico. Em seguida, é possível usar a pilha de zonas na ferramenta Camadas superficiais de zonas para criar automaticamente camadas superficiais e núcleos com base em zona na região especificada por uma zona laminada. As pilhas de zona são salvas com o modelo composto. Além disso, é possível salvá-las separadamente para reutilização.
É possível especificar o caminho completo para o diretório default da sua biblioteca de arquivos de pilha de uma das seguintes formas:
• Clique em > . Na caixa de diálogo Opções do Creo Parametric, clique em > . Especifique os valores em Camadas superficiais de zonas.
• Defina a opção de configuração composite_stacks_dir.
Vantagens
Capacidade para definir um design composto conceitual de cima para baixo usando zonas e pilhas de zona.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nova opção de configuração: • composite_stacks_dir <empty>* |
