Selecionar suporte relacionado em compostos
Creo Parametric 11.0.0.0
Local da interface do usuário: No ambiente de design composto, use uma das operações a seguir:
• Na árvore composta, clique em
Selecionar itens relacionados e, em seguida, selecione um elemento na árvore composta.
Selecionar itens relacionados e, em seguida, selecione um elemento na árvore composta.• Selecione um elemento na árvore composta e, em seguida, Selecionar itens relacionados na minibarra de ferramentas.
Selecionar itens relacionados na minibarra de ferramentas.• Selecione um elemento na árvore composta e, em seguida, mova o ponteiro do mouse sobre Selecionar itens relacionados na minibarra de ferramentas.
Selecionar itens relacionados na minibarra de ferramentas.Descrição
Agora, é possível selecionar um elemento para ver seus relacionamentos de design no ambiente de design composto.
Antes, ao trabalhar no ambiente de design composto, não havia uma maneira fácil de ver os pais e filhos diretos de um elemento selecionado. Agora, é possível ver os pais e filhos diretos do elemento selecionado de uma das formas a seguir:

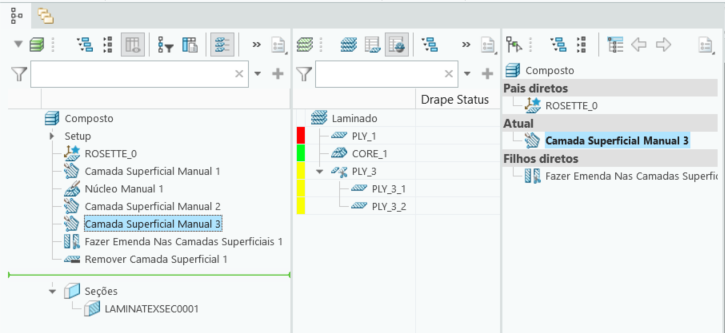

• Ao clicar no comando Selecionar itens relacionados na árvore composta ou na minibarra de ferramentas, a opção "Árvore de seleção de itens relacionados" é aberta. Em seguida, é possível selecionar um elemento para ver seus relacionamentos de design.
Selecionar itens relacionados na árvore composta ou na minibarra de ferramentas, a opção "Árvore de seleção de itens relacionados" é aberta. Em seguida, é possível selecionar um elemento para ver seus relacionamentos de design.
• Quando você seleciona um elemento e, em seguida, move o ponteiro do mouse sobre o comando Selecionar itens relacionados na minibarra de ferramentas, os relacionamentos de design do elemento são exibidos em uma janela temporária.
Selecionar itens relacionados na minibarra de ferramentas, os relacionamentos de design do elemento são exibidos em uma janela temporária.
Vantagens
Esse aprimoramento fornece uma maneira fácil de investigar os relacionamentos de design de um elemento.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
