Creo Parametric 11.0.0.0

사용자 인터페이스 위치: 응용 프로그램(Applications) > 제너레이티브 설계(Generative Design)를 클릭합니다.

이제 제너레이티브 설계가 최적화된 결과를 재구성하는 동안 면대칭을 유지합니다.

최적화를 위해 평면 형상 제약 조건을 정의하면 재구성하는 동안 평면이 자유 유형 형상을 대칭복사하는 데 사용됩니다. 최적화 작업에 사용된 보존된 형상도 평면 참조에서 대칭입니다.

자유 유형 피쳐는 모델 트리에 패턴화된 것으로 표시됩니다. 편집하면 자유 유형 트리에 형태가 대칭복사된 것으로 표시됩니다. 제어 메쉬를 수정하면 대칭복사된 참조가 자동으로 업데이트됩니다.

이전에는 재구성 모델이 최적화 설정에 사용된 대칭 형상 제약 조건을 유지하지 않았습니다. 이로 인해 자유 유형에서 생성된 하위구분 서피스로 정의된 재구성 형상이 대칭 평면에 대해 정확히 대칭이 아니었습니다. 또한 대칭을 유지하기 위해 대칭 평면의 양면에서 자유 유형 엔티티를 편집해야 했습니다.

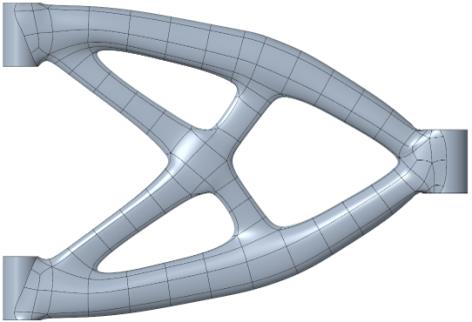

다음 그래픽은 Creo 10.0의 재구성 모델을 보여줍니다.

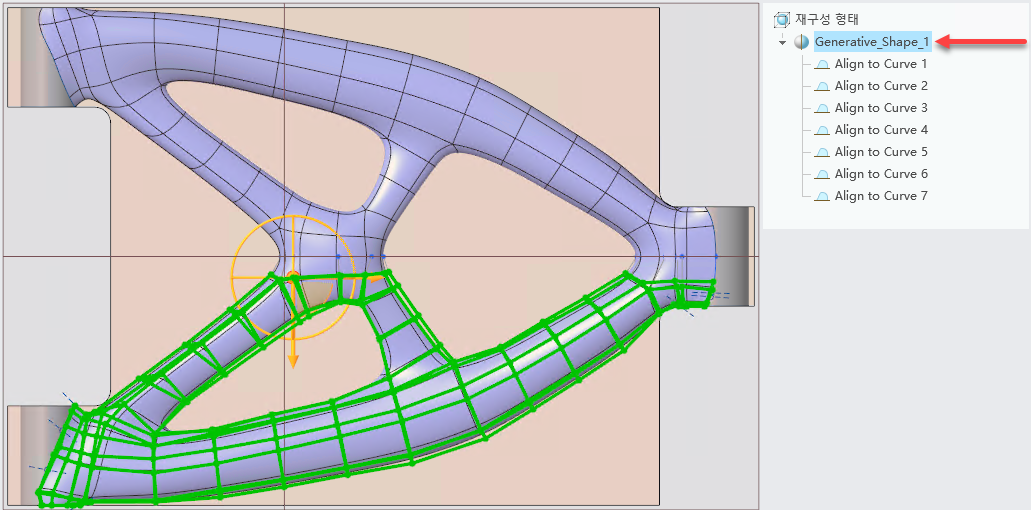

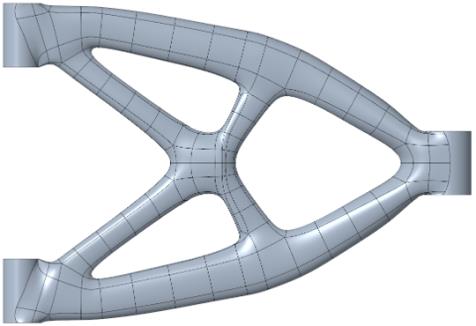

다음 그래픽은 Creo 11.0의 재구성 모델을 보여줍니다.

이 개선된 기능을 사용하면 재구성 형태의 적절한 품질을 달성하여 성공적인 재구성 작업을 수행할 수 있습니다. 또한 대칭을 유지하여 자유 유형 형태의 편집 결과를 개선하고 재구성하는 동안 설계 의도를 유지합니다.
