제너레이티브 설계에서 베어링 하중 지원
Creo Parametric 11.0.0.0

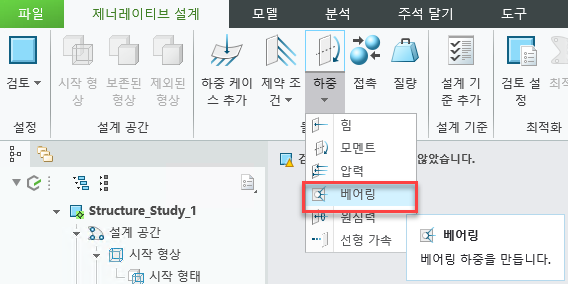

사용자 인터페이스 위치:

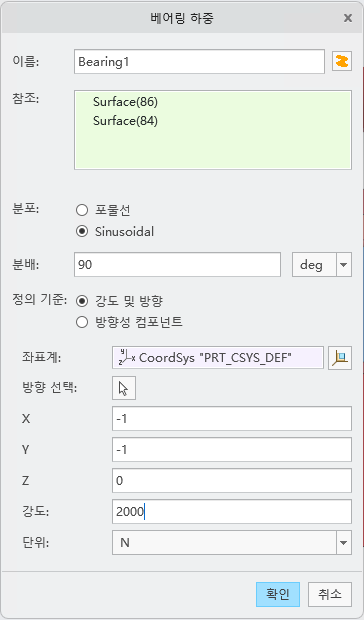

• 제너레이티브 설계 응용 프로그램에서 > 을 클릭합니다. 베어링 하중(Bearing Load) 대화 상자가 열립니다.
동영상
설명

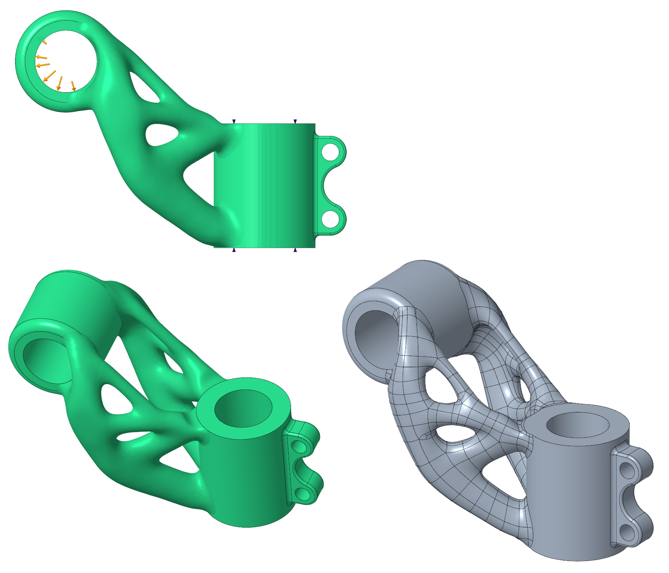

이제 제너레이티브 설계에서 원통형 서피스에 대한 전체 베어링 힘 하중을 정의할 수 있습니다.
• 힘 분포를 포물선 함수 또는 Sinusoidal 함수로 정의할 수 있습니다. 기본 힘 분포는 포물선입니다.
• 하중이 각 면에 분포되어야 하는 하중 방향 벡터의 각도를 정의하는 퍼지는 각도를 설정할 수 있습니다. 기본 퍼지는 각도는 90도입니다.
• 강도 및 방향(Magnitude and direction) 또는 방향성 컴포넌트(Directional components)를 선택하여 하중의 강도 및 방향을 정의할 수 있습니다.
정의되면 베어링 하중은 모델 트리에서 지정된 하중 세트의 하중 섹션 아래에 나열됩니다.
이전에는 베어링 하중이 필요할 때 최적화에 필요한 적절한 하중 조건을 캡처할 수 없었습니다. 설계 의도를 캡처하지 않는 표준 하중 조건을 정의하거나 베어링 조건을 고려하여 모델을 과도하게 구속해야 했습니다.
이점
이 개선된 기능을 통해 이제 최적화를 위한 하중 조건을 더 정확하게 정의하여 설계 의도를 캡처할 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
