彫刻ツールパスの機能強化
Creo Parametric 11.0.0.0
ユーザーインタフェースの場所:
1. 製造で、 > >
「彫刻」(Engraving) の順にクリックします。
「彫刻」(Engraving) の順にクリックします。2. 「パラメータ」(Parameters) タブを選択します。
ビデオ
説明
これまでは、彫刻 NC シーケンスを作成するときに、単一チェーンまたは複数チェーンから個別のカーブセグメントを選択することはできませんでした。「参照」(References) コレクターと「チェーン」(Chain) ダイアログボックスで、1 つのチェーンまたは複数のチェーンから複数のカーブセグメントまたは個別のカーブセグメントを選択できるようになりました。

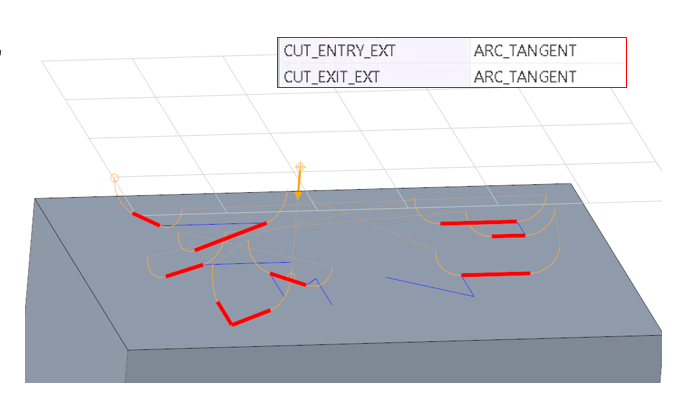

新しい「リンク最適化」(OPTIMIZE_LINKS) パラメータでは、すべてのカーブセグメントを指定した順序で接続するときに最短距離が考慮されます。「カット開始範囲」(CUT_ENTRY_EXT) パラメータと「カット終了範囲」(CUT_EXIT_EXT) パラメータの「正接円弧」(ARC_TANGENT) オプションが、彫刻シーケンスでの垂直開始/終了モーションでもサポートされるようになりました。
これらの機能強化は、3 軸、4 軸、5 軸彫刻ツールパスでサポートされています。
利点
これらの機能強化により、次のような利点が得られます。
• 柔軟性と一貫性が向上します
• 必要な結果を得るために必要なクリックの回数が減ります
追加情報
ヒント: | なし。 |
制限事項: | 一度に選択できるのは個別のカーブセグメントのみです。個別のカーブセグメントとチェーン全体の組み合わせはサポートされていません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
