積層断面からのハイライトと選択
Creo Parametric 11.0.0.0
ユーザーインタフェースの場所: 複合材設計環境で、以下の操作を行います。
1. グラフィックウィンドウの右下隅にある選択フィルタで「プライ」(Ply) または「複合材オブジェクト」(Composite Objects) を選択します。
2. 以下のいずれかを実行します。
◦ グラフィックウィンドウ内の積層断面のプライにマウスポインタを合わせると、それぞれのプライがハイライトされます。
◦ グラフィックウィンドウで積層断面のプライを選択すると、それぞれのプライが選択されます。
ビデオ
説明

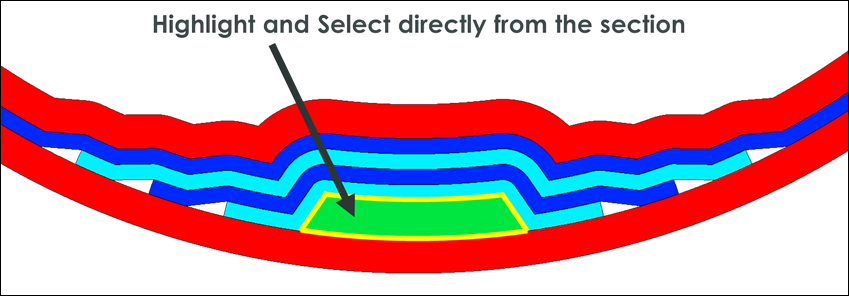

プライとコアを積層断面で直接ハイライトして選択できるようになりました。
積層断面のプライにマウスポインタを合わせると、その名前が表示されます。オブジェクト-アクションアプローチを使用するには、積層断面でプライを直接選択します。積層断面でプライを選択すると、積層ツリーでプライ名がハイライトされます。
利点
この機能強化により、積層断面でプライを簡単に識別できるようになりました。
積層断面で直接ハイライトして選択することで、複合材設計環境をより詳細に把握でき、生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
