格子接続フィーチャー
Creo Parametric 11.0.0.0

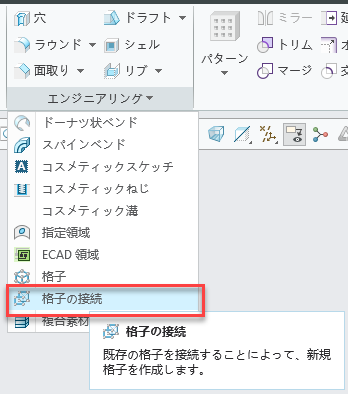

ユーザーインタフェースの場所: > >
「格子の接続」(Lattice Connect) の順にクリックします。
「格子の接続」(Lattice Connect) の順にクリックします。
ビデオ
説明

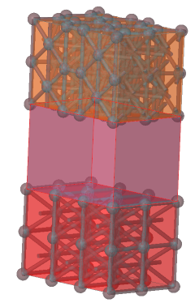

2 つ以上の独立した格子を接続する新しい格子コマンドが Creo Parametric 11 に追加されました。その結果、連続した格子構造が作成されます。
前  | 後  |
参照格子について、次の点に注意してください。
• 入力格子は簡略ビーム格子でなければなりません。
• 入力格子は、同じセルタイプまたは異なるセルタイプ、異なるセルサイズ、あるいは異なるセル方向で指定できます。
• この最初の実装では、ほとんどの標準ビーム格子と確率ボロノイがサポートされています。より多くの格子タイプとユースケースに対する拡張サポートが、次のリリースで追加される予定です。
利点
• 複雑な格子をより柔軟に作成できます
• 連続した格子構造を簡単なワークフローで作成できます
• 同様の使い慣れた格子ユーザーインタフェース内でサポートされます
追加情報
ヒント: | なし。 |
制限事項: | • 入力は簡略表示の格子でなければなりません • ボロノイでの作業を想定 - 内部ボリューム格子タイプ 次の格子タイプは接続できません。 • 境界サーフェス上にビームがある確率格子 • ドロネー三角パッチを使用した確率格子 • 密度が変化する確率格子 • オーセチック格子 • フルジオメトリ表示の格子 • 準放射状またはヘリンボンセル適用タイプの格子 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
