例: プロセステンプレートの使用
この例では、プロセステンプレートを使用して、既存の Creo NC プロセスに基づいて設計モデルに Creo NC プロセスを作成する方法について説明します。
 |
プロセステンプレートを使用するためには、元のモデルと新しいモデルの加工部位を定義する必要があります。
|

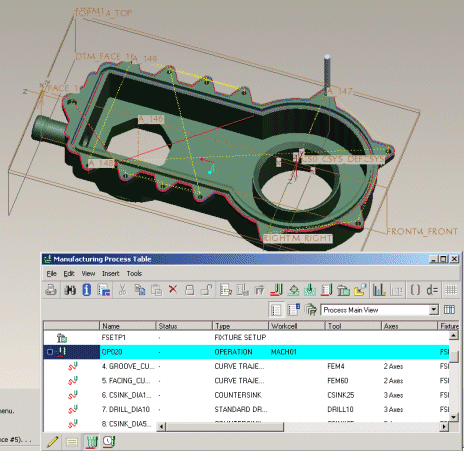

この例では、プロセステンプレートの作成に、次の図に示す製造アセンブリが使用されています。
1. 必要な製造テンプレートを使用して、プロセステーブルにステップを作成します。
2. 最適な Creo NC プロセスを作成するため、順序変更、マージ、グループ化、前提条件の設定、参照の変更などのステップ操作を実行します。
3. プロセステンプレートを作成します。

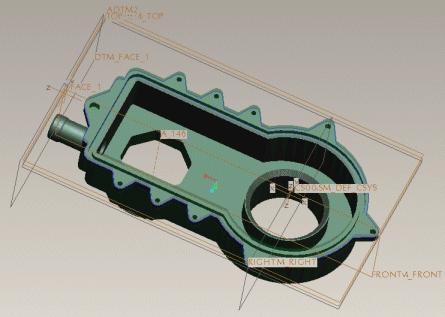

4. 同様の製造アセンブリを開き、プロセステンプレートを使用してステップを抽出します。前提条件を満たす順序でステップが作成されます。ただし、マージグループは作成しなおす必要があります。次の図に、類似のモデルにプロセステンプレートを使用した場合のツールパスを示します。
