Supporto per il rifilo o l'estensione dei movimenti di retrazione a un piano definito dall'utente
Creo Parametric 11.0.0.0
Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic su una delle seguenti opzioni:
◦ Fresatura (Mill) > Sgrossatura volume (Volume Rough)
◦ Fresatura (Mill) > Fresatura profilo (Profile Milling)
◦ Fresatura (Mill) > Sfacciatura (Face)
◦ Fresatura (Mill) > Traiettoria (Trajectory)
Per la foratura, fate clic su Fresatura (Mill), quindi selezionate un comando di tipo foratura nel gruppo Cicli di foratura (Holemaking Cycles).

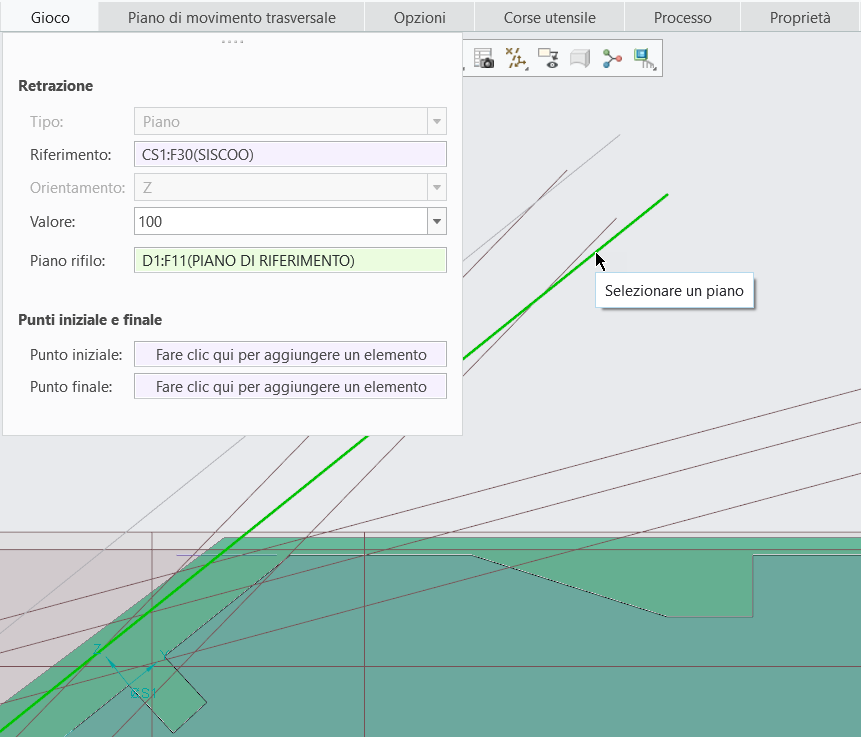

2. Selezionate la scheda Gioco (Clearance).
Video
Guardate il video in Learning Connector.
Descrizione

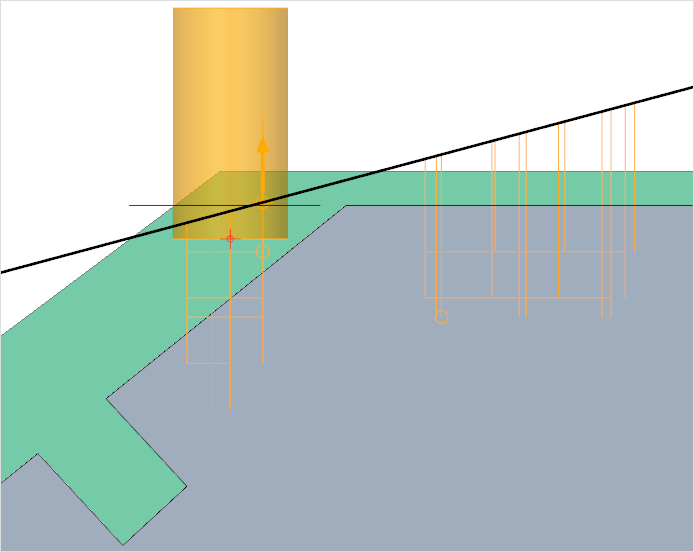

Utilizzate la nuova opzione Piano rifilo (Trim Plane) per rifilare o estendere il movimento di retrazione a un piano di Riferimento definito dall'utente. Questa opzione è applicabile alle seguenti sequenze NC di fresatura a 3 assi:
• Fresatura di volume
• Fresatura di profili
• Sfacciatura
• Fresatura di traiettorie
• Foratura in modalità di fresatura
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Opzioni di retrazione più flessibili per la fresatura
• Maggiore produttività con meno tempo da impiegare per le retrazioni
Informazioni aggiuntive
Suggerimenti:
Nessuno
Limitazioni:
Non sono note limitazioni.
Sostituisce la funzionalità esistente?
No
Opzione di configurazione associata a questa funzionalità
Nessuna.
