Esportazione di reticoli
Creo Parametric 11.0.0.0
Posizione nell'interfaccia utente: fate clic su >
Salva con nome (Save As) > > oppure > > > per il reticolo basato su travatura o Unione e blend con guscio (Merge and Blend with Shell) per il reticolo basato su formula.
Salva con nome (Save As) > > oppure > > > per il reticolo basato su travatura o Unione e blend con guscio (Merge and Blend with Shell) per il reticolo basato su formula.Video
Descrizione
Le opzioni di esportazione dei reticoli sono disponibili in modalità parte. È ora possibile esportare i modelli 3D tassellati dalla modalità parte di Creo. Nelle release precedenti, l'unica opzione era disponibile nell'assieme vassoio.
• Ora è possibile esportare una feature del reticolo in modalità parte, con una procedura simile a quella nell'assieme vassoio.
• Per alcune release, gli utenti di Creo Additive Manufacturing possono esportare i reticoli utilizzando due opzioni:
◦ Blend dei reticoli basati su formula con il guscio e aggiunta di un'opzione di blend che consente una transizione uniforme tra le celle basate su formula e il guscio.
Se prevedete di utilizzare l'opzione Unisci reticolo e guscio (Merge lattice and shell) durante l'esportazione del reticolo, create il reticolo e la geometria che lo racchiude nello stesso corpo. L'utilizzo dell'unione booleana potrebbe non produrre il risultato desiderato.
◦ Aggiunta di un valore di profondità tra le travature semplificate a contatto con il guscio e il guscio stesso. È inoltre possibile aggiungere una semisfera sulla punta di tali travature penetranti.
Ora queste opzioni sono disponibili in modalità parte.
• Guscio e reticolo come oggetti distinti

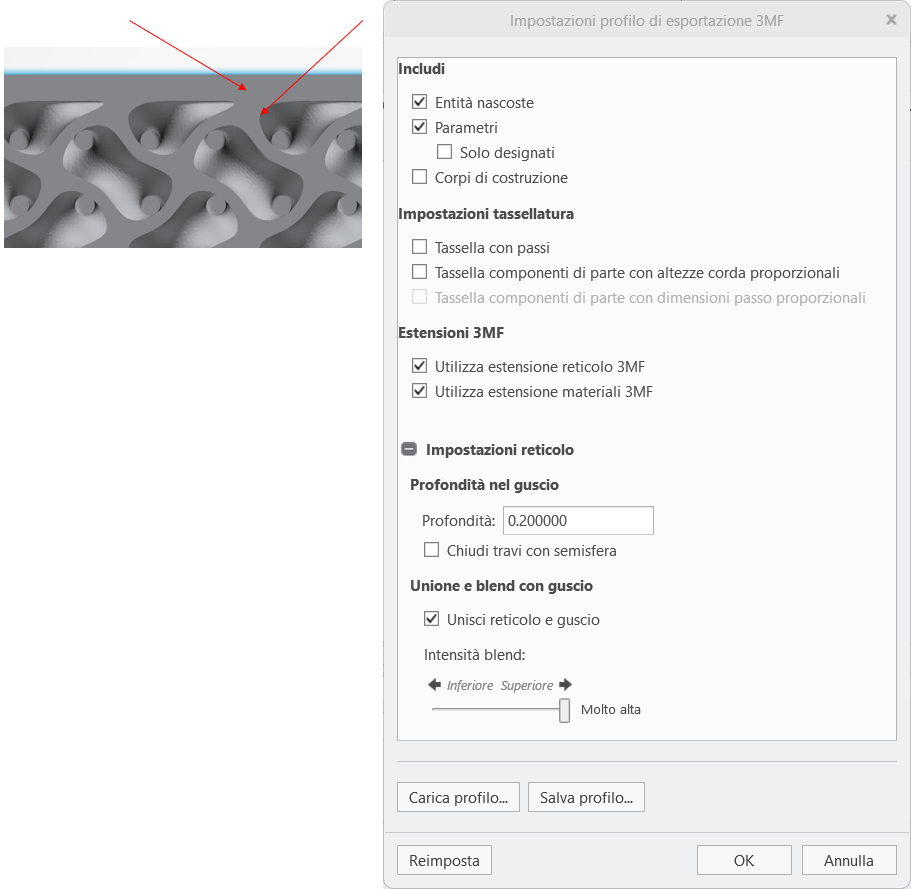

• Guscio e reticolo come un unico oggetto
Opzione di blend per uniformare gli angoli
• Aggiunta di un valore di profondità tra le travature a contatto con il guscio e il guscio stesso

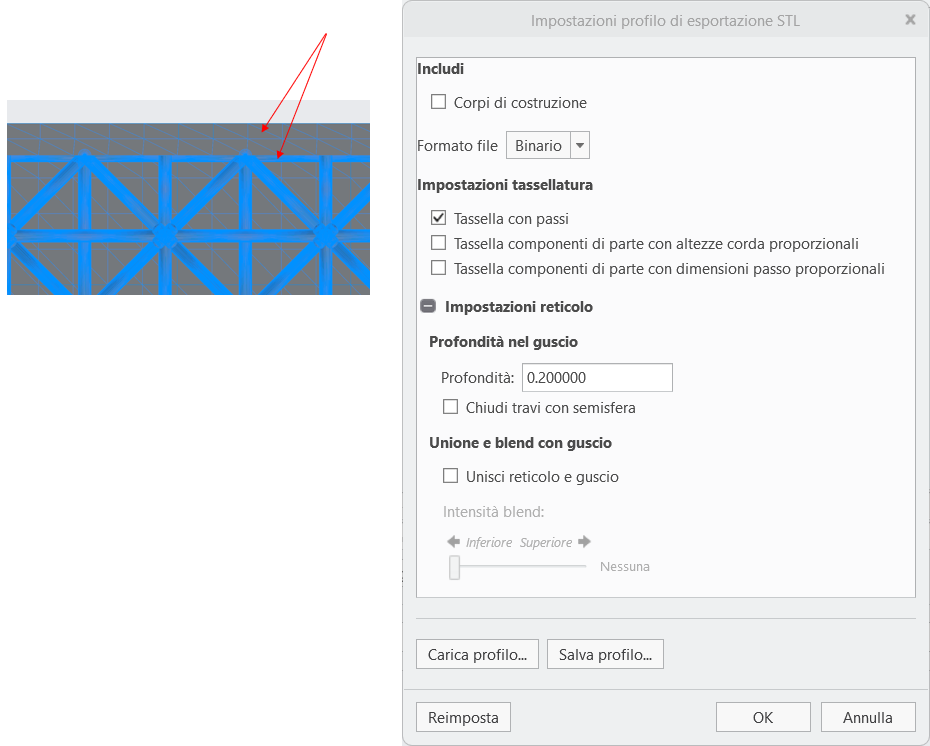

Profondità pari a 0.2 e opzione di chiusura delle travi deselezionata

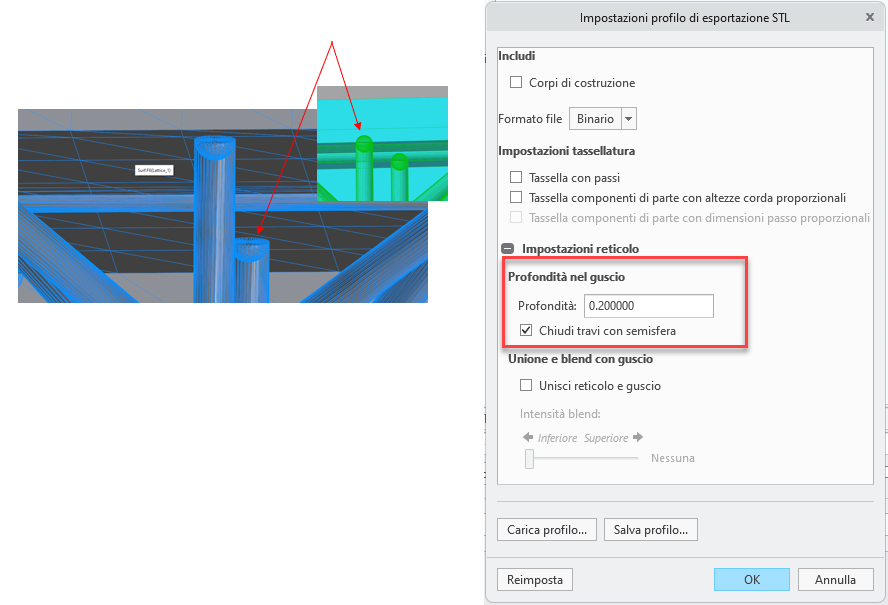

• Possibilità di aggiungere una semisfera sulla punta delle travature, particolarmente penetranti

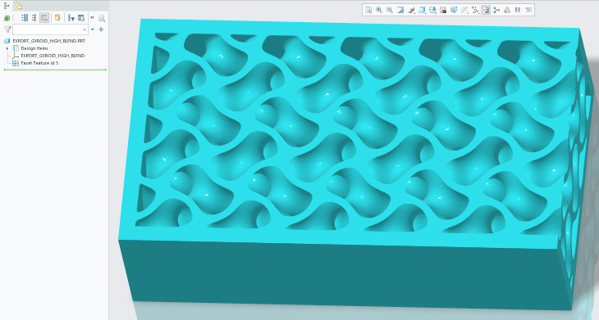

• Esportazione STL reimportata da Creo con entrambe le opzioni: unione del reticolo con il guscio e opzione di blend attiva per uniformare gli angoli
Vantaggi
• Opzione di esportazione disponibile per gli utenti Creo per creare feature del reticolo
• Maggiore flessibilità nell'invio di modelli 3D con reticoli alle applicazioni di stampanti 3D
• Disponibile per 3MF e STL
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
