Miglioramenti apportati al percorso utensile di incisione
Creo Parametric 11.0.0.0
Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic su > >
Incisione (Engraving).
Incisione (Engraving).2. Selezionate la scheda Parametri (Parameters).
Video
Descrizione
In precedenza, durante la creazione di una sequenza NC di incisione non era possibile selezionare singoli segmenti di curva da una o più catene. Ora è possibile selezionare uno o più segmenti di curva da una o più catene nel raccoglitore Riferimenti (References) e nella finestra di dialogo Catena (Chain).

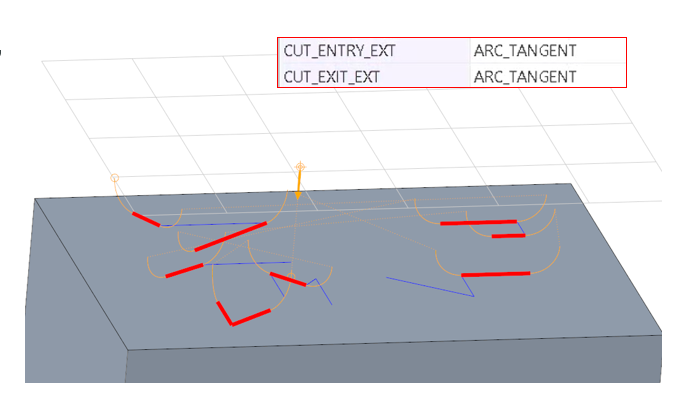

Il nuovo parametro OPTIMIZE_LINKS considera la distanza più breve per connettere tutti i segmenti di curva nell'ordine specificato. Ora i parametri CUT_ENTRY_EXT e CUT_EXIT_EXT con l'opzione ARC_TANGENT sono supportati anche per i movimenti di entrata e uscita verticali nelle sequenze di incisione.
Questi miglioramenti sono supportati per i percorsi utensile di incisione a 3, 4 e 5 assi.
Vantaggi
Questi miglioramenti offrono i seguenti vantaggi:
• Forniscono livelli superiori di flessibilità e uniformità
• È necessario un numero inferiore di clic per ottenere i risultati desiderati
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non potete selezionare più segmenti di curva alla volta. La combinazione di singoli segmenti di curva e di intere catene non è supportata. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
