Maschera dello stato di esportazione dei livelli di default per l'esportazione di STEP AP242 Edition 3
Creo Parametric 11.0.5.0
Posizione nell'interfaccia utente: N/A
Descrizione
È ora possibile applicare uno stato di esportazione di default per i singoli livelli durante l'esportazione di parti STEP AP242 Edition 3. In precedenza, lo stato di esportazione dei livelli doveva essere assegnato manualmente per ciascun modello utilizzando Personalizza livelli (Customize Layers) (accessibile dopo aver selezionato la casella di controllo Personalizza esportazione (Customize Export) nella finestra di dialogo Salva copia (Save a Copy)).
Con la nuova funzionalità introdotta in Creo Parametric 11.0.5.0, è ora possibile salvare lo stato di esportazione dei livelli di parti Creo Parametric e quindi utilizzarlo come maschera in fase di esportazione di parti in STEP AP242 Edition 3. Quando viene applicata questa maschera, ai livelli con lo stesso nome di quelli presenti nella maschera viene assegnato per default lo stato di esportazione corrispondente.
Eventuali nomi di livelli presenti nella maschera, ma non nella parte, non vengono modificati o aggiunti dalla maschera. Analogamente, eventuali nomi di livelli nella parte, ma non nella maschera, non vengono modificati dalla maschera.
Per creare e assegnare maschere, questa nuova funzionalità introduce due concetti:
• Il file di personalizzazione dei livelli (LCF), che contiene un elenco dei nomi di livelli e del relativo stato di esportazione.
• L'opzione Maschera livelli di parte (Part layer template) in Impostazioni profilo di esportazione STEP (STEP Export Profile Settings) consente di specificare il percorso di un file di personalizzazione dei livelli.
Per creare un file di personalizzazione dei livelli, attenetevi alla procedura descritta di seguito.
1. Nella finestra di dialogo Salva copia (Save a Copy) selezionate STEP (*.stp) come Tipo (Type) e quindi Opzioni (Options).
2. Impostate Protocollo applicativo (Application protocol) su ap242_e3 e quindi selezionate OK per tornare alla finestra di dialogo Salva copia (Save a Copy).
3. Selezionate la casella di controllo Personalizza esportazione (Customize Export) e fate clic su OK. Viene visualizzata la finestra di dialogo Esporta STEP (Export STEP).
4. Selezionate Personalizza livelli (Customize Layers). Viene visualizzata la finestra di dialogo Scegli livelli (Choose Layers).
5. È possibile selezionare un valore di Stato di esportazione (Export Status) per ogni livello: Ignora (Ignore) o Escludi contenuto (Exclude Content). L'impostazione di default è Ignora (Ignore).
6. È possibile salvare le modifiche come file di testo. Selezionate > .

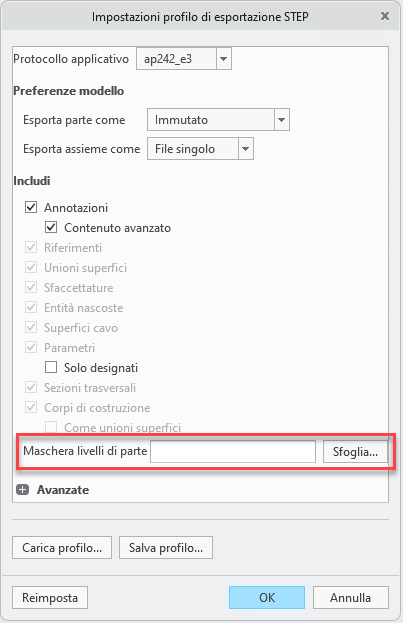

La figura riportata di seguito mostra l'opzione Maschera livelli di parte (Part layer template) nella finestra di dialogo Impostazioni profilo di esportazione STEP (STEP Export Profile Settings).
Vantaggi
• Meno tempo impiegato per l'impostazione manuale degli stati di esportazione dei livelli
• Esportazione di più file STEP in modalità batch con risultati più uniformi
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
