Estendere uno strato - In base al contorno
Creo Parametric 11.0.0.0
Posizione nell'interfaccia utente: nell'ambiente di un progetto composito fate clic su >
Estendi in base al contorno (Extend by Contour).
Estendi in base al contorno (Extend by Contour).
Video
Descrizione
È ora possibile estendere il limite di uno strato unendolo a uno o più contorni a loop chiuso.

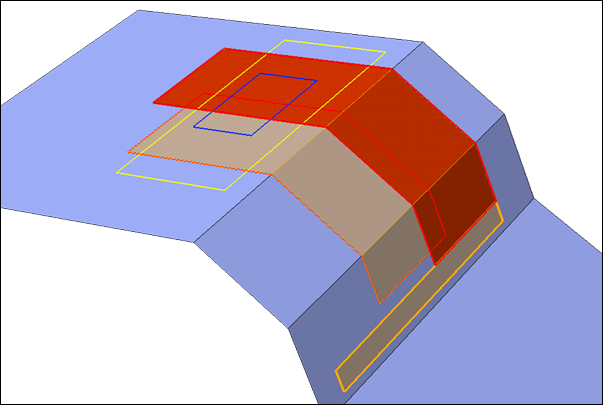

1. Limite dello strato originale
2. Contorno dell'estensione
3. Limite dello strato esteso
È possibile selezionare un contorno a loop chiuso esistente. In alternativa, potete creare immediatamente un nuovo contorno a loop chiuso mediante curve e spigoli.
L'azione di estensione viene sempre eseguita all'interno dell'unione superfici di stratificazione.
Vantaggi
Questo miglioramento offre maggiore flessibilità durante la creazione di un progetto composito e la preparazione per la fabbricazione.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | È possibile estendere soltanto strati, non core. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
